Характеристики механизма газораспределения

            0

В двигателе применен клапанный распределительный механизм с верхним расположением распределительного вала, привод которого осуществляется двухрядной роликовой цепью. Натяжение цепи регулируется автоматически натяжным устройством с гидравлическим амортизатором и блокировкой.

Крышки распределительного механизма отлиты из алюминиевого сплава.

Примечание. С ноября 1978 т. привод распределительного вала осуществляется одинарной цепью.

Число зубьев:
  • шкива распределительного вала: 26;
  • шкива коленчатого вала: 13.


Число звеньев цепи: 94.

Размеры двухрядной цепи: 3/8" х 7/32".

Диаметр роликов цепи, мм: 6,35.

Фазы газораспределения (при расчетном зазоре между носком коромысла и затылком кулачка).

Начало открытия впускного клапана до ВМТ такта выпуска с опережением: 4°.

Закрытие впускного клапана после НМТ такта сжатия с запаздыванием: 52°.

Начало открытия выпускного клапана до НМТ рабочего хода с опережением: 52°.

Закрытие выпускного клапана после ВМТ такта выпуска с запаздыванием: 4.

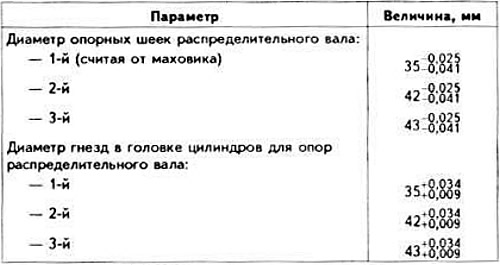

Распределительный вал



Распределительный вал — трехопорный.



Зазор между установочным фланцем и распределительным валом, мм: 0,02-0,13.

Зазор между шейками распределительного вала и отверстиями опор, мм: 0,034-0,075.

Биение шестерни привода датчика-распределителя зажигания, мм, не более: 0,025.

Подъем кулачков распределительного вала, мм: 7,0267±0,080.

В двигателях автомобилей моделей «316» (до1980 модельного года), «318», «320» n«320i» применен один и тот же распределительный вал.

В двигателях автомобилей моделей «315», «316» (с 1981 модельного года) и «318)» используется распределительный вал измененной конструкции.

Натяжное устройство цепи привода распределительного вала

Длина плунжера натяжного устройства, мм: 61,8-62,0.

Длина пружины в свободном состоянии, мм: 155,5.

Диаметр проволоки, мм: 1±0,015.
