Разборка головки цилиндров

            0

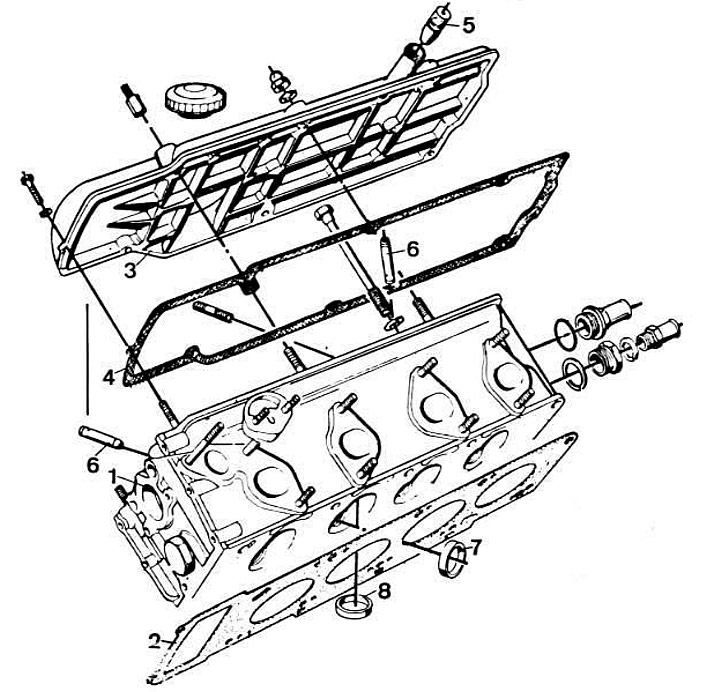

Детали головки цилиндров:

1 — головка цилиндров; 2 — прокладка головки цилиндров; 3 — крышка головки цилиндров; 4 — прокладка крышки головки цилиндров; 5 — сапун; 6 — направляющие втулки клапанов; 7 — седло выпускного клапана; 8 — седло впускного клапана.


Снимите распределитель зажигания.

Установите головку цилиндров на подставку 111040 и снимите центральный маслопровод.

Снимите топливный насос и выньте толкатель.

Установите коромысла впускных и выпускных клапанов всех цилиндров в положение, соответствующее наибольшему зазору между эксцентриком коромысла и торцом стержня клапана.

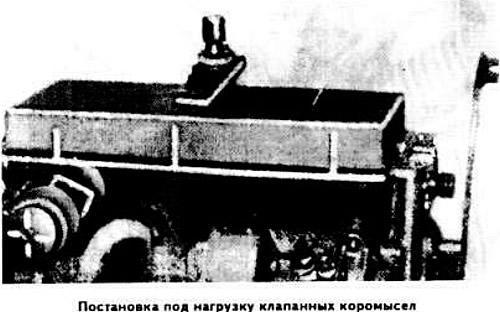

Установите на головку цилиндров опорную плиту 111040 и нагрузите клапанные коромысла.



Проверьте зазор между установочным фланцем и распределительным валом.

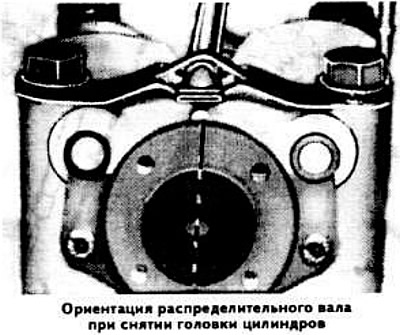

Снимите установочный фланец и осторожно выньте распределительным вал из опор головки цилиндров.



Снимите опорную плиту.

Переместите клапанные коромысла с упорными кольцами на осях и снимите стопорные кольца.

Снимите фланец крепления распределителя зажигания.

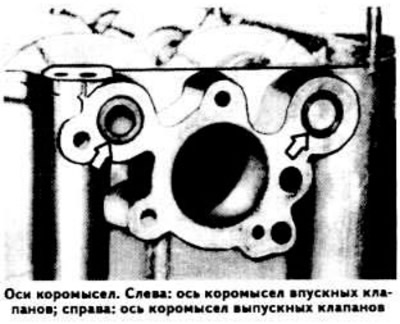

Оправкой выбейте оси клапанных коромысел.



Снимите пружины, опорные шайбы, коромысла, установочные шайбы и положите их по порядку разборки.

Освободите клапаны от сухарей, сжимая пружины клапанов специальным приспособлением или оправкой 111040 со специальной деревянной подкладкой.

Снимите пружины с тарелками, снимите маслоотражательные колпачки с направляющих втулок клапанов.

Выньте клапаны и положите снятые детали по порядку.

Очистите сопрягающиеся поверхности головки цилиндров и блока цилиндров.

Проверьте коробление сопрягающейся поверхности головки цилиндров с помощью отшлифованной линейки и набора щупов.

При необходимости прошлифуйте сопрягающуюся поверхность головки цилиндров в допустимых пределах (см. подраздел «Детальные технические характеристики»), При этом необходимо прошлифовать на такую же величину верхнюю крышку механизма газораспределения.
