Электрические схемы — лист 12

            0

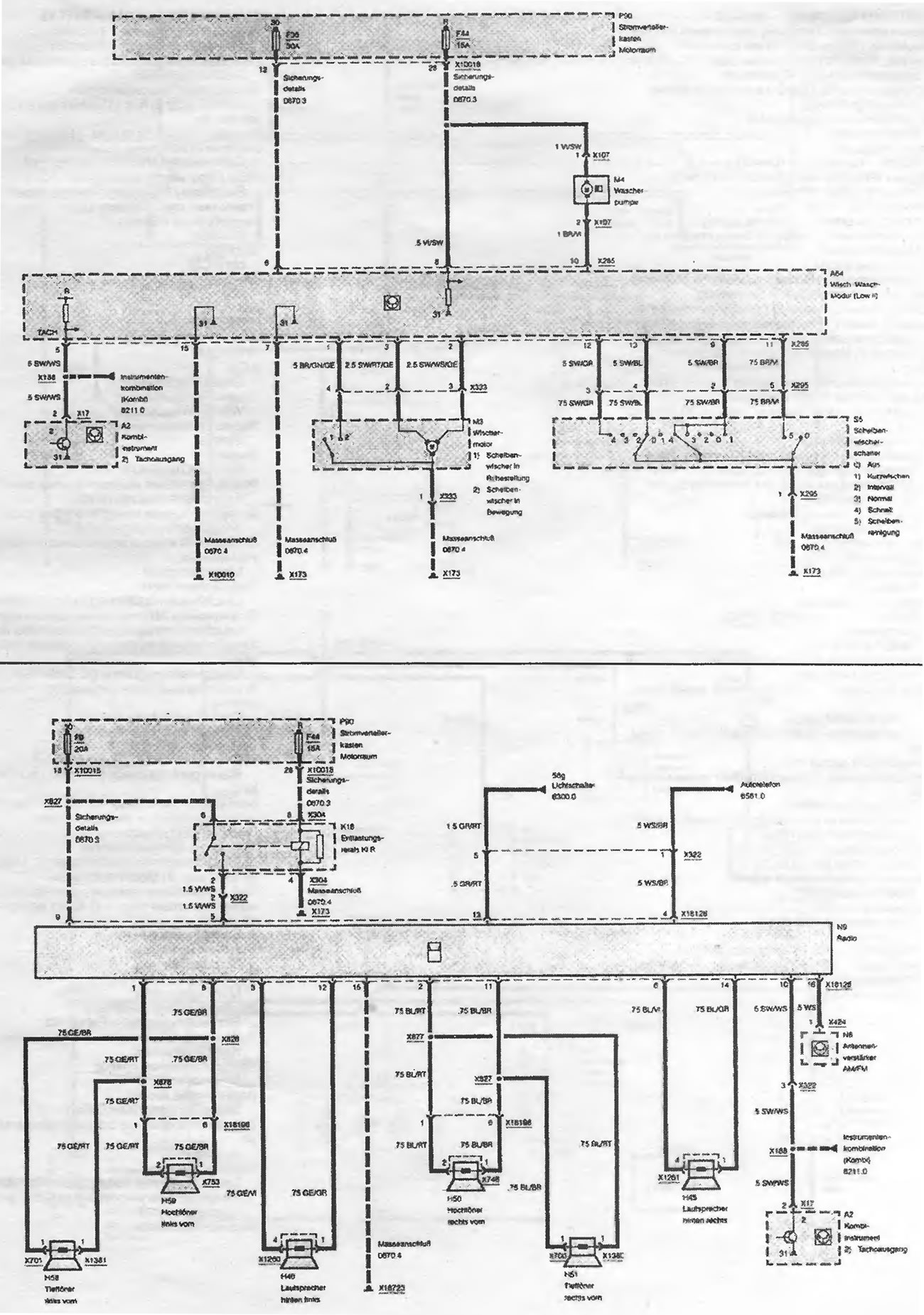

Модуль стеклоочистителей, омывателей (WWM). Стеклоочиститель, система интенсивной очистки, High-система очистки фар


  • Stromverteilerkasten Motorraum - Распределительная коробка в моторном отсеке
  • Sicherungsdetails - Детали схемы предохранителей
  • Wascherpumpe - Насос омывателя
  • Wisch- Waschmodul (Low II) - Модуль стеклочистителя, омывателя (Low II)
  • Instrumentenkombination - Комбинированный прибор
  • Kombiinstrument 2) Tachoausgang - Комбинированный прибор 2) Выход спидометра
  • MasseanschluB - Подключение массы
  • Wischermotor 1) Scheibenwischer in Ruhestellung 2) Scheibenwischer in Bewegung - Мотор стеклоочистителя 1) Стеклоочиститель в положении покоя 2) Стеклоочиститель в движении
  • Scheibenwischerschalter 0) Aus 1) Kurzwischen 2) Intervall 3) Normal 4) Schnell 5) Scheibenreinigung - Переключатель стеклоочистителя 0) Выкл. 1) Одноразовая очистка 2) Интервальный режим 3) Нормальная скорость 4) Быстрая скорость 5) Очистка стекла

Стереорадиоприемник Стереосистема с 6 громкоговорителями


  • Stromverteilerkasten Motorraum - Распределительная коробка в моторном отсеке
  • Sicherungsdetails - Детали схемы предохранителей
  • Entlastungsrelais - Разгрузочное реле
  • Lichtschalter - Выключатель света
  • Autotelefon - Телефон в автомобиле
  • Radio - Радиоприемник
  • Tieftoner links vorn - Громкоговоритель низкочастотный левый передний
  • Hochtoner links vorn - Громкоговоритель высокочастотный левый передний
  • Tieftoner rechts vorn - Громкоговоритель низкочастотный правый передний
  • Hochtoner rechts vorn - Громкоговоритель высокочастотный правый передний
  • Tieftoner links hinten - Громкоговоритель низкочастотный левый задний
  • Lautsprecher hinten links - Громкоговоритель левый задний
  • Lautsprecher hinten rects - Громкоговоритель правый задний
  • Antennenvertarker - Антенный усилитель
  • Instrumentenkombination - Комбинированный прибор
  • Kombiinstrument 2) Tachoausgang - Комбинированный прибор 2) Выход спидометра
  • MasseanschluB - Подключение массы


Открыть большую картинку в новой вкладке »
