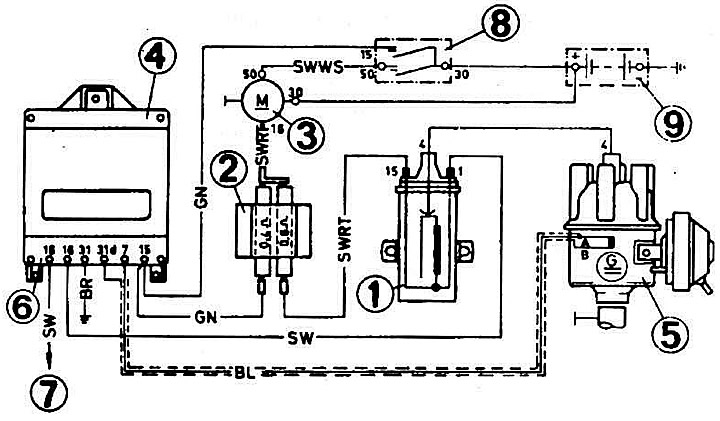

Электросхема системы зажигания автомобилей с 1977 модельного года
- 1 — катушка зажигания;
- 2 — добавочный резисторы;
- 3 — стартер;
- 4 — коммутатор;
- 5 — датчик-распределитель зажигания;
- 6 — разъем;
- 7 — клемма 16 разъема электронного блока управления системой впрыска топлива L-Jetronfc;
- 8 — выключатель зажигания;
- 9 — аккумуляторная батарея.
