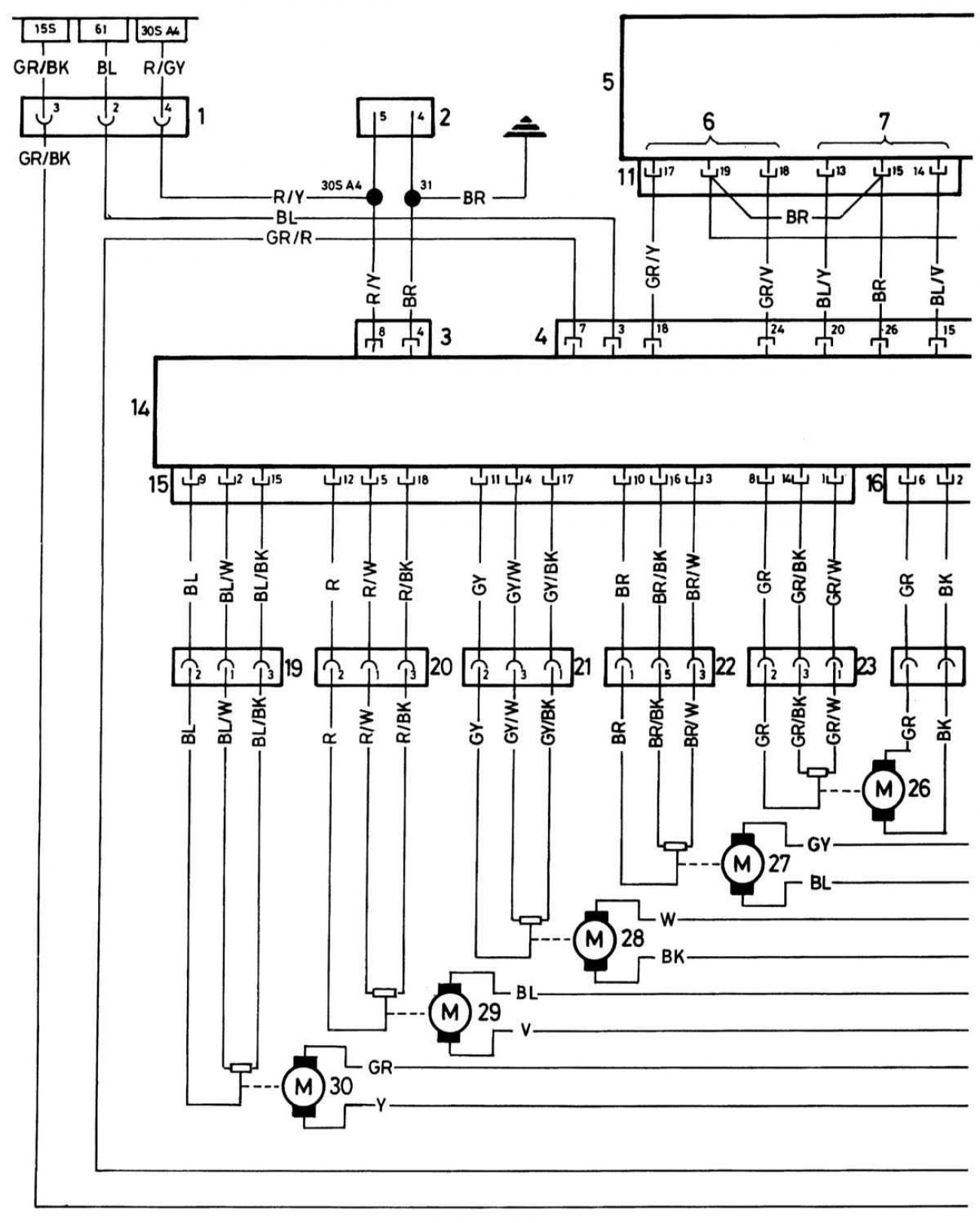

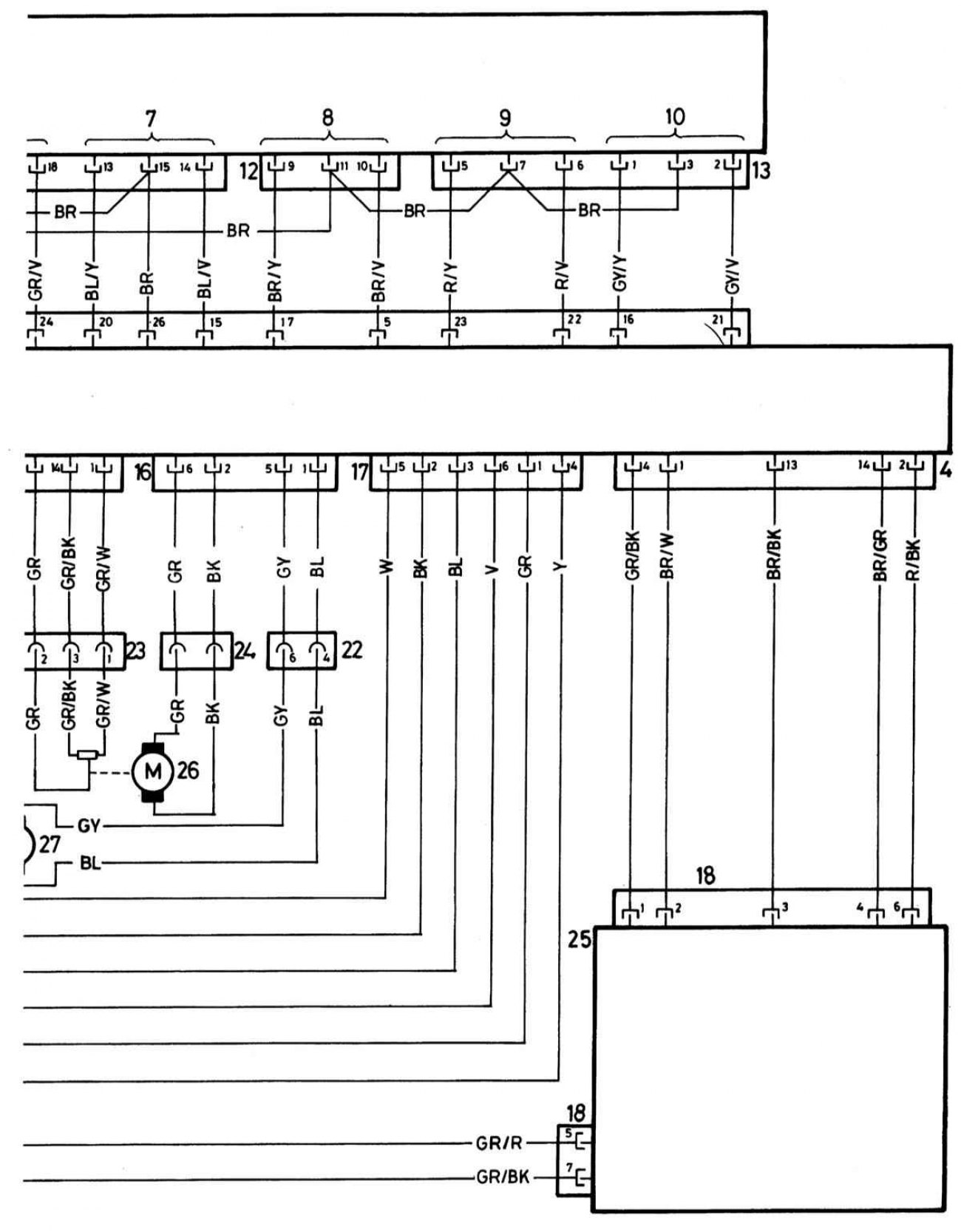

Принципиальная схема электроприводных сидений с памятью
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
1 — Штекерное соединение для подключения специального оборудования
2 — Штекерное соединение провода пассажирского сиденья
3 — Штекерное соединение провода блока управления сиденьями с памятью
4 — Соединение провода блока управления сиденьями с памятью
5 — Выключатель управления сиденьями
6 — Спинка сиденья
7 — Механизм горизонтальной регулировки сиденья
8 — Подголовник
9 — Высота переднего сиденья
10 — Высота заднего сиденья
11 — Штекерное соединение управления спинкой сиденья/горизонтальной регулировкой сиденья
12 — Штекерное соединение управления подголовником
13 — Штекерное соединение управления высотой сидений
14 — Электронный блок управления (под сиденьем)
15 — Штекерное соединение провода блока управления сиденьями с памятью
16 — Штекерное соединение провода сиденья с памятью
17 — Штекерное соединение привода управления сиденьем
18 — Штекерное соединение выключателя памяти
19 — Штекерное соединение потенциометра горизонтальной регулировки сиденья
20 — Штекерное соединение потенциометра высоты переднего сиденья
21 — Штекерное соединение потенциометра высоты заднего сиденья
22 — Штекерное соединение мотора подголовника
23 — Штекерное соединение потенциометра спинки сиденья
24 — Штекерное соединение мотора спинки сиденья
25 — Выключатель памяти
26 — Мотор - управление спинкой сиденья
27 — Мотор - управление подголовником
28 — Мотор - управление высотой заднего сиденья
29 — Мотор - управление высотой переднего сиденья
30 — Мотор - горизонтальная регулировка сидений
2 — Штекерное соединение провода пассажирского сиденья
3 — Штекерное соединение провода блока управления сиденьями с памятью
4 — Соединение провода блока управления сиденьями с памятью
5 — Выключатель управления сиденьями
6 — Спинка сиденья
7 — Механизм горизонтальной регулировки сиденья
8 — Подголовник
9 — Высота переднего сиденья
10 — Высота заднего сиденья
11 — Штекерное соединение управления спинкой сиденья/горизонтальной регулировкой сиденья
12 — Штекерное соединение управления подголовником
13 — Штекерное соединение управления высотой сидений
14 — Электронный блок управления (под сиденьем)
15 — Штекерное соединение провода блока управления сиденьями с памятью
16 — Штекерное соединение провода сиденья с памятью
17 — Штекерное соединение привода управления сиденьем
18 — Штекерное соединение выключателя памяти
19 — Штекерное соединение потенциометра горизонтальной регулировки сиденья
20 — Штекерное соединение потенциометра высоты переднего сиденья
21 — Штекерное соединение потенциометра высоты заднего сиденья
22 — Штекерное соединение мотора подголовника
23 — Штекерное соединение потенциометра спинки сиденья
24 — Штекерное соединение мотора спинки сиденья
25 — Выключатель памяти
26 — Мотор - управление спинкой сиденья
27 — Мотор - управление подголовником
28 — Мотор - управление высотой заднего сиденья
29 — Мотор - управление высотой переднего сиденья
30 — Мотор - горизонтальная регулировка сидений
