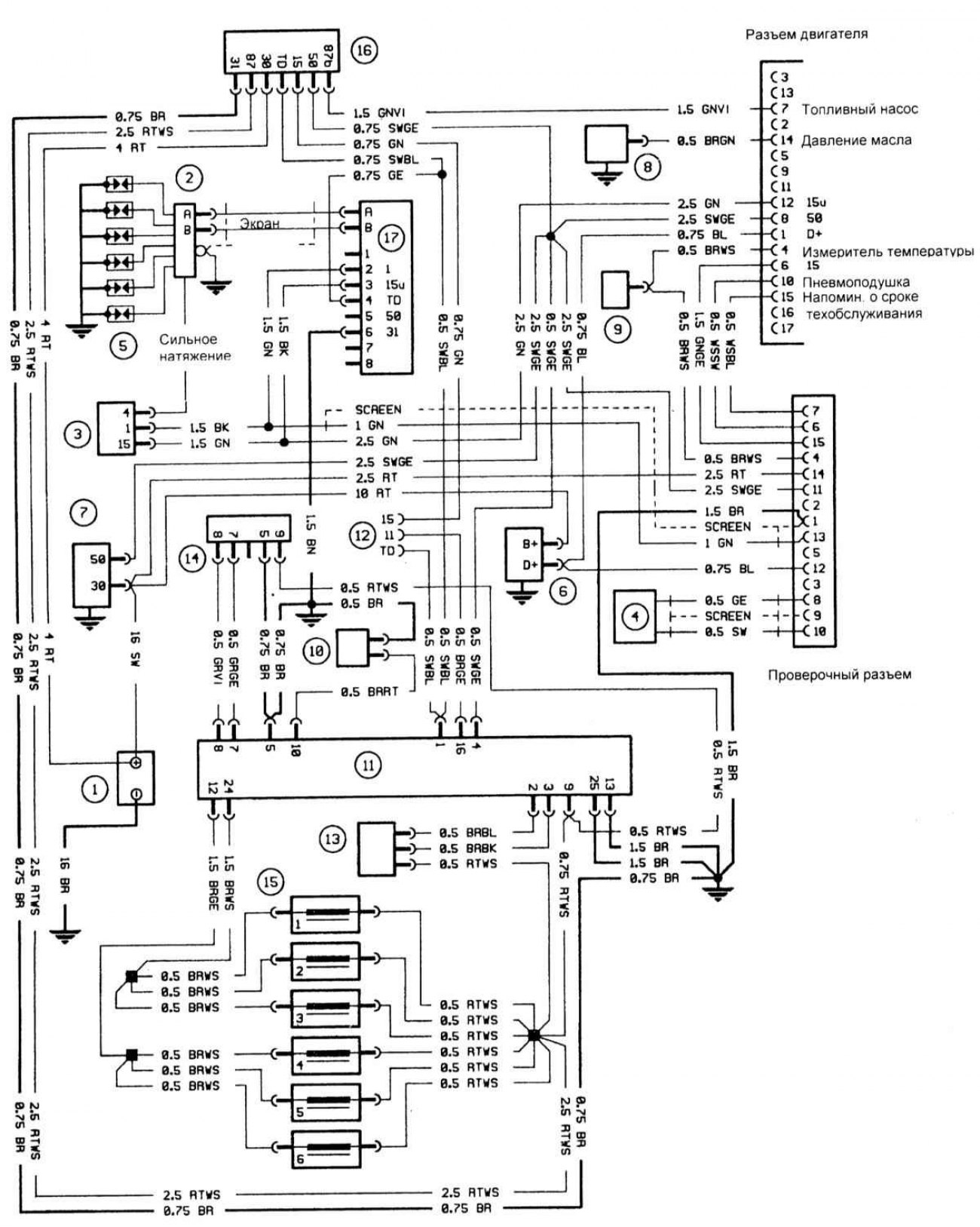

Принципиальная схема типичной системы L-Jetronic
Открыть большую картинку в новой вкладке »
1 — Батарея
2 — Распределитель зажигания
3 — Катушка зажигания
4 — Датчик положений
5 — Свечи зажигания
6 — Генератор
7 — Стартер
8 — Датчик давления масла
9 — Температурный трансмиттер
10 — Датчик температуры охлаждающей жидкости
11 — Блок управления впрыском топлива
12 — Разъем проводки
13 — Выключатель дроссельной заслонки
14 — Датчик расхода воздуха
15 — Инжекторы топлива
16 — Реле топливного насоса
17 — Модуль зажигания
[1 — Разъем двигателя
2 — Топливный насос
3 — Давление масла
4 — Измеритель температуры
5 — Пневмоподушка
6 — Напомин. о сроке техобслуживания
7 — Проверочный разъем
8 — Экран
9 — Сильное натяжение]
2 — Распределитель зажигания
3 — Катушка зажигания
4 — Датчик положений
5 — Свечи зажигания
6 — Генератор
7 — Стартер
8 — Датчик давления масла
9 — Температурный трансмиттер
10 — Датчик температуры охлаждающей жидкости
11 — Блок управления впрыском топлива
12 — Разъем проводки
13 — Выключатель дроссельной заслонки
14 — Датчик расхода воздуха
15 — Инжекторы топлива
16 — Реле топливного насоса
17 — Модуль зажигания
[1 — Разъем двигателя
2 — Топливный насос
3 — Давление масла
4 — Измеритель температуры
5 — Пневмоподушка
6 — Напомин. о сроке техобслуживания
7 — Проверочный разъем
8 — Экран
9 — Сильное натяжение]
