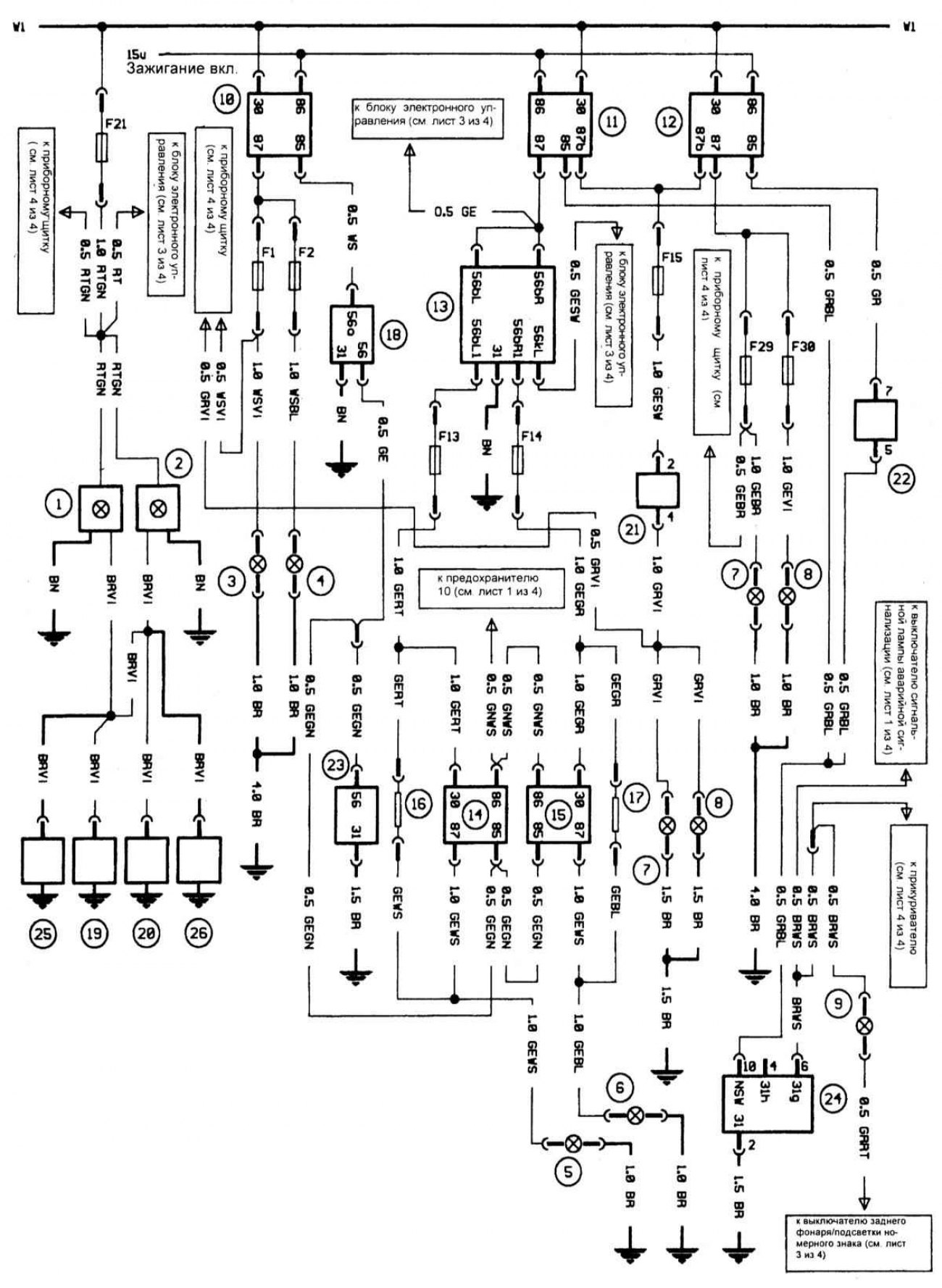

Типичные головные/противотуманные фары и освещение салона (2 из 4)
Открыть большую картинку в новой вкладке »
Ключ к схеме
1 — Левая лампа освещения салона
2 — Правая лампа освещения салона
3 — Левая фара дальнего света
4 — Правая фара дальнего света
5 — Левая фара ближнего свет
6 — Правая фара ближнего свете
7 — Левая передняя противотуманная фара
8 — Правая передняя противотуманная фара
9 — Подсветка пепельницы (сзади)
10 — Реле фары дальнего света
11 — Реле фары ближнего света
12 — Реле передней противотуманной фары
13 — Тестер ламп главного освещения
14 — Реле переключения дальнего-ближнего света фар 1
15 — Реле переключения дальнего-ближнего света фар 2
16 — Сопротивление переключения дальнего-ближнего света фар 1
17 — Сопротивление переключения дальнего-ближнего света фар 2
18 — Выключатель мигания дальним светом фар
19 — Контакт передней левой двери
20 — Контакт передней правой двери
21 — Выключатель задней противотуманной фары
22 — Выключатель передней противотуманной фары
23 — Выключатель ближнего света фар
24 — Выключатель регулировки подсветки приборов и передней противотуманной фары
25 — Контакт задней левой двери
26 — Контакт задней правой двери
W1 — Шина распределителя питания
[1 — Зажигание вкл.
2 — к приборному щитку (см. 4 из 4)
3 — к блоку электронного управления (см. 3 из 4)
4 — к приборному щитку (см. 4 из 4)
5 — к блоку электронного управления (см. 3 из 4)
6 — к блоку электронного управления (см. 3 из 4)
7 — к приборному щитку (см. 4 из 4)
8 — к предохранителю 10 (см. 1 из 4)
9 — к выключателю сигнальной лампы аварийной сигнализации (см. 1 из 4)
10 — к прикуривателю (см. 4 из 4)
11 — к выключателю заднего фонаря/подсветки номерного знака (см. 3 из 4)]
