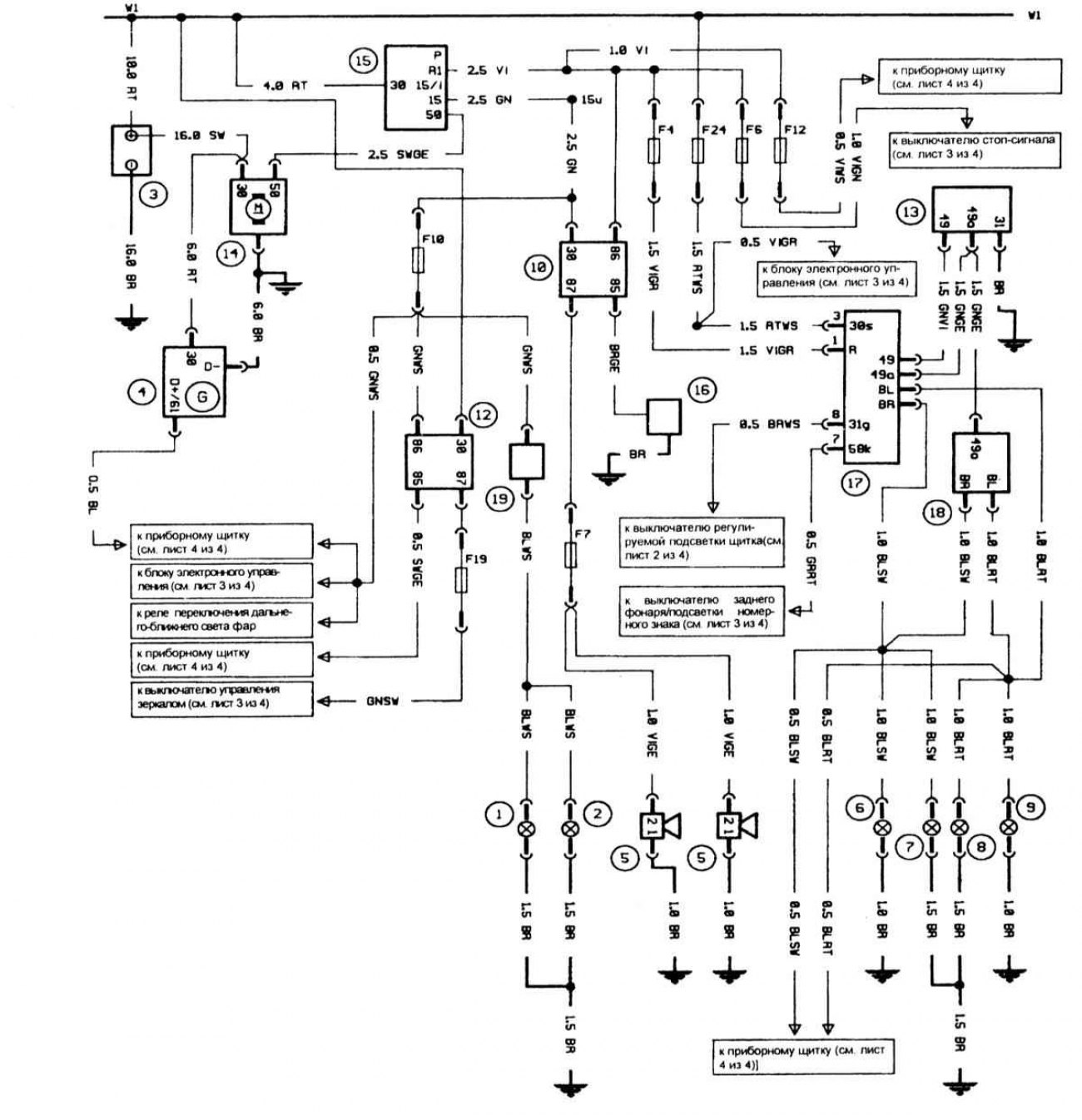

Типичные сигнальные лампы стартера, зарядки батареи, клаксона, прерывателя аварийной сигнализации и указателей поворота (1 из 4)
Открыть большую картинку в новой вкладке »
Ключ к схеме
1 — Левый сигнал заднего хода
2 — Правый сигнал заднего хода
3 — Батарея
4 — Генератор
5 — Двухтоновый клаксон
6 — Правый передний указатель поворота
7 — Правый задний указатель поворота
8 — Левый задний указатель поворота
9 — Левый передний указатель поворота
10 — Реле клаксона
12 — Реле нагнетателя отопителя/обогревателя заднего стекла
13 — Реле сигнальной лампы аварийной сигнализации
14 — Стартер
15 — Замок зажигания
16 — Выключатель клаксона
17 — Выключатель сигнальной лампы аварийной сигнализации
18 — Выключатель указателей поворота
19 — Выключатель сигнала заднего хода
W1 — Шина распределителя питания
[1 — к приборному щитку (см. 4 из 4)
2 — к блоку электронного управления (см. 3 из 4)
3 — к реле переключения дальнего-ближнего света фар
4 — к приборному щитку (см. 4 из 4)
5 — к выключателю управления зеркалом (см. 3 из 4)
6 — к приборному щитку (см. 4 из 4)
7 — к выключателю стоп-сигнала (см. 3 из 4)
8 — к блоку электронного управления (см. 3 из 4)
9 — к выключателю регулируемой подсветки щитка (см. 2 из 4)
10 — к выключателю заднего фонаря/подсветки номерного знака (см. 3 из 4)
11 — к приборному щитку (см. 4 из 4)]
