Устройство заднего амортизатора

            0

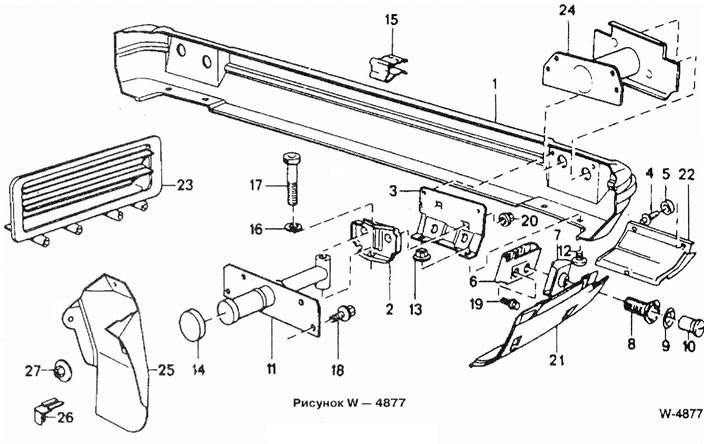

Рисунок W-4877. Задний амортизатор
Внутренние детали крепления
1 Балка
2 Крепление
3 Усилитель
4 Заглушка крепления
5 Дистанционная шайба
6 Крепление
7 Ползунок
8 Резьбовая втулка
9 Кольцо круглого сечения
10 Защитный колпак
11 Ударный амортизатор задний
12 Центрирующий винт
13 Гайка, 25 нм
14 Колпачок
15 Крепежная скоба
16 Прокладочная шайба
17 Болт, 75 нм
18 Болт, 10 нм
19 Болт
20 Гайка, 45 нм
21, 22. Теплоизоляция
23. Решетка вентиляции
Только при наличии форкопа прицепа:
24. Крепление
25. Накладка
26. Скоба
27. Гайка

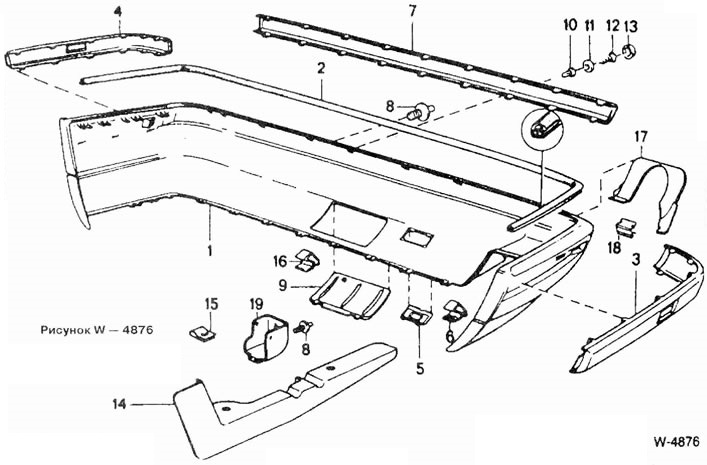

Рисунок W — 4876. Задний амортизатор
1 Наружная облицовка
2 Облицовка
3 Прокладка
4 Левая накладка бампера
5 Правая накладка бампера
6 Крышка буксировочного крюка
7 Крепежная скоба
8 Средняя накладка
9 Заглушка крепления
10 Крышка форкопа прицепа
11 Вставная гайка
12 Прокладочная шайба
13 Винт-саморез
14 Защитный колпак
15 Теплоизоляционный экран
16 Гайка
17 Зажим крепления
18 Накладка
19 Скоба
20 Направляющая
