Снятие
Отключить провод массы от аккумулятора.
Снять накладку ручного тормоза и полку перед рычагом ручного тормоза.
Снять радиоприемник.
Снять пульт управления отопителем.

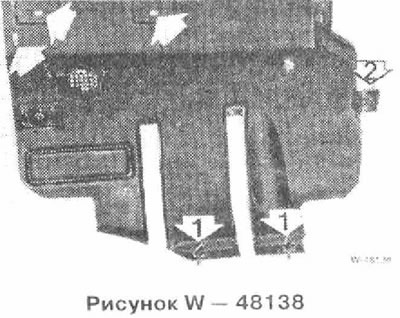

Снять левую нижнюю накладку, для чего отвернуть винты -стрелки-. После этого повернуть замки 1 на 90° и тем самым открыть их. Освободить крюк 2 от средней консоли.

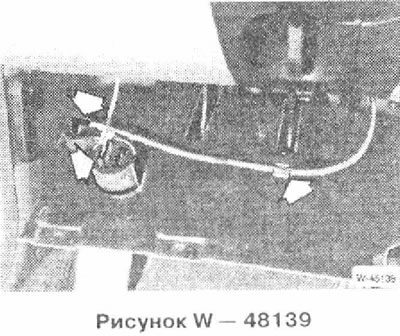

Отклонить левую нижнюю накладку вниз и снять с задней стороны провод. Снять накладку.

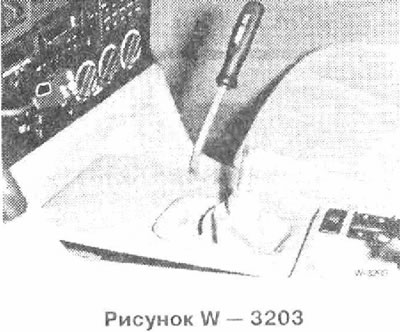

При механической коробке передач. Снять ручку рукоятки переключения передач.
При автоматической трансмиссии: Отвернуть болт с передней стороны рычага переключения, снять рычаг.
Снять гофрированный чехол, вытащить накладку рычага переключения.
Вытащить пепельницу.

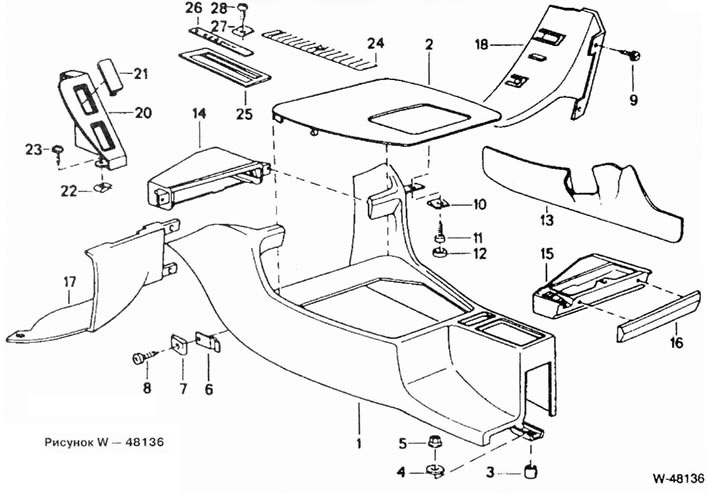

Рисунок W — 48136. Средняя консоль
1 Консоль
2 Накладка
3 Распорка
4 Прокладка
5 Гайка
6 Крепление (левое и правое)
7 Гайка
8 Винт-саморез
9 Болт
10 Гайка
11 Винт-саморез
12 Колпачок
13 Боковина (левая и правая)
14 Рамка для пепельницы
15 Пепельница
16 Накладка пепельницы
17 Облицовка нижняя левая
18 Облицовка нижняя правая
20 Накладка (левая и правая)
21 Крышка
22 Гайка
23 Винт-саморез
Только при автоматической трансмиссии:
24 Подкладка
25 Накладка рукоятки переключения
26 Накладка индикатора передач
27 Гайка

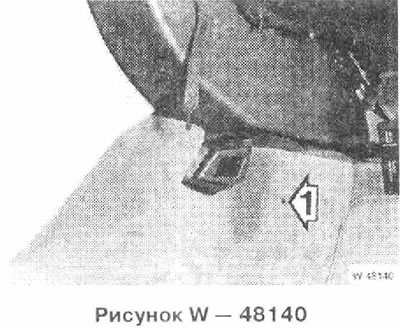

Взяться за консоль сзади снизу и отжать переключатели стеклоподъемника и аварийной сигнализации.
Вытащить переключатели и отключить разъемы с задней стороны.
Вывернуть винты слева и справа и снять накладки.
Отвернуть гайки 5 крепления задней стороны консоли к полу (Рисунок W — 48136).

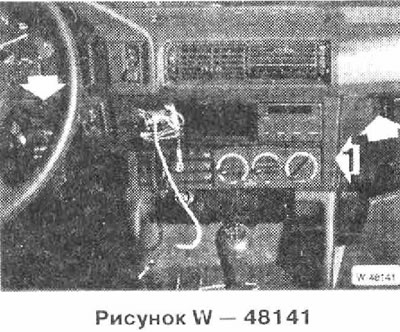

Отвернуть два винта -стрелки-, вытащить рамку 1 вперед.
Снять среднюю консоль.
Установка
Установка производится в обратной последовательности.
Надеть на рычаг переключения чехол из искусственной кожи, прижать плату в консоль.
Надеть ручку рычага переключения, она должна защелкнуться в фиксаторе.
На автомобилях с автоматической трансмиссией: Вставить облицовку рычага переключения и закрепить винтом ручку рычага переключения.
Вставить переключатели электрического стеклоподъемника и аварийной сигнализации, предварительно подсоединив провода.
Установить пульт управления отопителя.
Установить радиоприемник.
Установить накладку рычага ручного тормоза.
Подключить провод массы к аккумулятору.
Проверить функционирование переключателей, органов управления отопителем, а также свободное перемещение рычага переключения передач в средней консоли.
