Генератор работает от коленчатого вала через клиново-ременную передачу. При этом ротор вращается в стационарной обмотке статора с примерно удвоенной по отношению к двигателю скоростью.
Ток протекает по обмотке возбуждения через угольные щетки и контактные кольца. При этом образуется магнитное поле.
Положение магнитного поля по отношению к обмотке статора постоянно изменяется, в соответствии с вращением ротора. Благодаря этому производится переменный ток.
Но аккумулятор может заряжаться только постоянным током, поэтому выпрямитель на диодной плате преобразует переменный ток в постоянный. Регулятор напряжения изменяет значение тока заряда путем включения и отключения обмотки возбуждения, в соответствии со степенью заряженности аккумулятора. Одновременно регулятор напряжения поддерживает постоянное значение рабочего напряжения на уровне около 14 вольт независимо от числа оборотов.

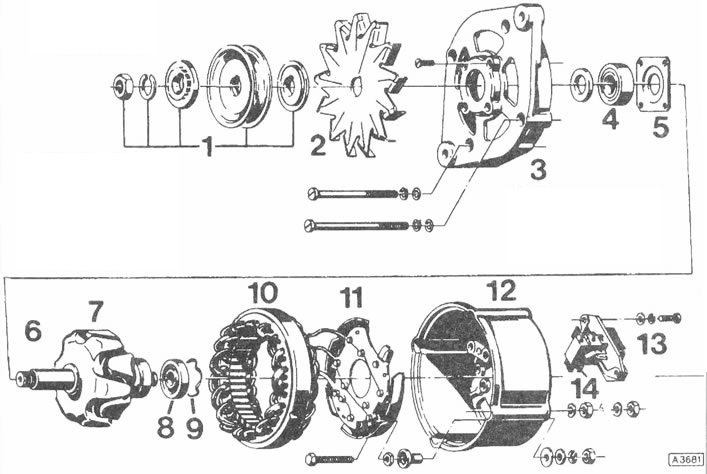

1 - Ременной шкив
2 - Крыльчатка вентилятора
3 - Передняя часть корпуса
4 - Приводной подшипник
5 - Крышка
6 - Шпонка
7 - Ротор
8 - Радиальный шарикоподшипник задний
9 - Кольцевая пружина
10 - Статор
11- Плата диодов
12 - Задняя часть корпуса
13 - Регулятор напряжения
14 - Комплект угольных щеток
