Устройство подогрева топливного фильтра

Для обеспечения текучести дизельного топлива при низких температурах производится его обогрев. Это производится электрическим обогревателем топливного фильтра. Благодаря этому предотвращается загустение топлива даже при самом сильном морозе. Обогрев включается при низких температурах после запуска двигателя автоматически.

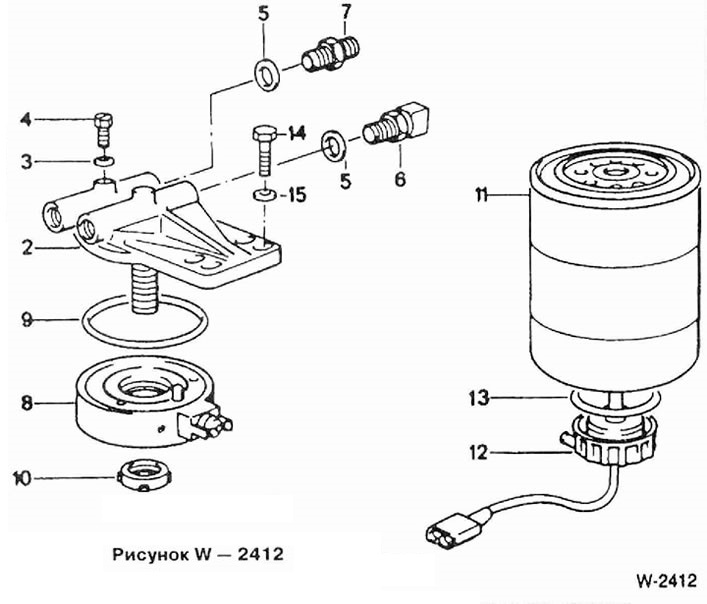

1 Топливный фильтр
2 Верхняя часть фильтра
3 Медное уплотнительное кольцо
4 Болт выпуска воздуха
5 Медное уплотнительное кольцо
6 Температурный выключатель 18±1 нм
7 Резьбовой штуцер М16х1,5
8 Обогреватель топлива
9 Уплотнительное кольцо
10 Гайка
11 Патрон фильтра
12 Пробка
13 Уплотнительное кольцо
14 Болт
15 Прокладочная шайба
