Двигатель М20
Снятие

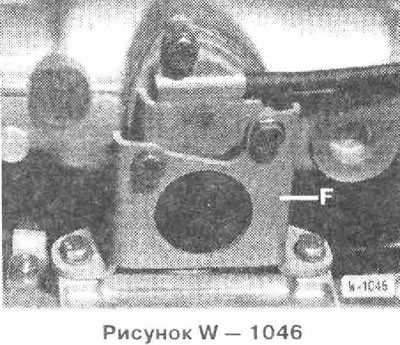

Отвернуть опорную плату F.
Отсоединить шланг вентиляции -стрелка-.
Отвернуть 8 болтов и гаек и снять крышку головки цилиндров.
Установка
Проверить целостность прокладки крышки головки цилиндров и, если требуется, заменить.
Поставить крышку головки цилиндров на головку цилиндров и совсем слегка подтянуть.

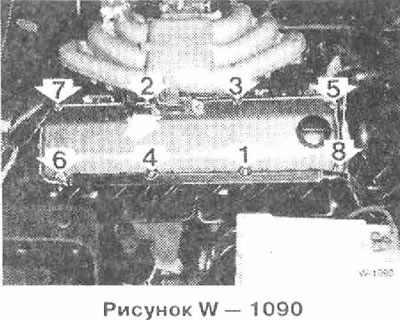

Затянуть гайки и болты в последовательности с 1 до 8 моментом 9 нм.
Разогреть двигатель и проверить герметичность крышки головки цилиндров.
Двигатель М21
Снятие
Снять воздушный шланг между воздушным фильтром и турбонагнетателем, предварительно ослабив и оттянув назад хомуты.

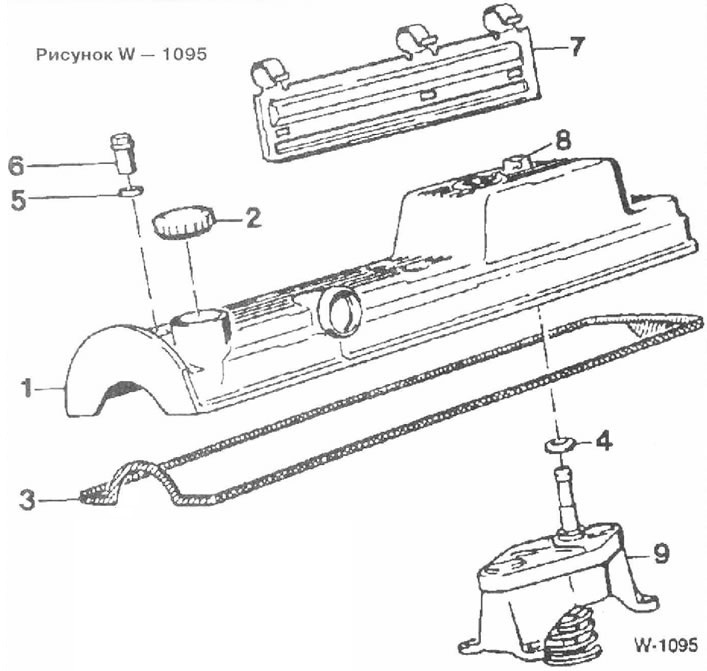

См. рисунок W — 1095
Отсоединить шланг гидроусилителя тормозной системы со штуцера 8.
Ослабить три болта кожуха зубчатого ремня, не отворачивая,

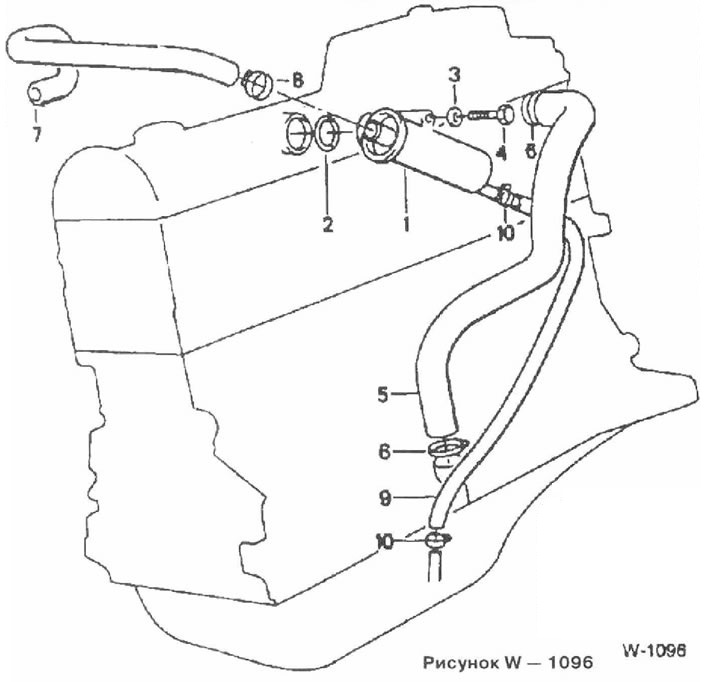

См. рисунок W — 1096
Снять воздушный шланг 7, предварительно ослабив хомут 8.
Отсоединить шланг 9 от маслоотделителя 1, предварительно ослабив хомут 10.
Отвернуть болты 3/4 маслоотделителя 1.
Отвернуть 4 болта со шляпками и снять крышку головки цилиндров.
1 Крышка головки цилиндров
2 Пробка
3 Прокладка
4 Кольцо круглого сечения
5 Прокладочное кольцо
6 Болт со шляпкой
7 Теплозащитный экран
8 Вакуумный насос
1 Маслоотделитель
2 Кольцо круглого сечения
3, 4 Болты
5 Шланг
6, 8, 10 Хомуты
7 Воздушный шланг
8 Шланг
Установка
Проверить целостность и отсутствие растрескивания прокладки крышки и резинового кольца 4 (См. рис. W — 1095) и, если требуется, заменить.
Вставить и смазать моторным маслом резиновое кольцо.
Поставить прокладку крышки, поставить крышку головки цилиндров.
Вставить резьбовые втулки с новыми уплотняющими кольцами и затянуть перекрестно моментом 15 нм.
Проверить уплотнительное кольцо маслоотделителя, при необходимости заменить. Установить маслоотделитель.
Затянуть болты кожуха зубчатого ремня.
Внимание: Сначала затянуть крышку головки цилиндров, а затем кожух зубчатого ремня.
Надеть шланги и закрепить их хомутами.
Двигатель М30
Снятие
Вытащить регулятор холостого хода из впускного воздушного шланга. Предварительно отсоединить разъем и отвернуть стяжную гайку.
Отсоединить разъем расходомера воздуха.
Ослабить хомуты впускного воздушного шланга. Снять с нижней стороны расходомера воздуха 3 удерживающих скобы. Снять воздушный шланге расходомером воздуха, отсоединив при этом шланг вентиляции картера.
Снять провода зажигания с катушки и со свечей зажигания.
Отсоединить кожух распределителя зажигания.
Отвернуть жгут проводов зажигания и отложить его в сторону.
Привернуть 8 гаек и 1 болт с передней стороны у распределителя крепления крышки головки цилиндров и снять крышку.
Установка
Проверить целостность прокладки.
Момент затяжки 10 нм, болт затягивать последним.
Двигатель M50
Снятие

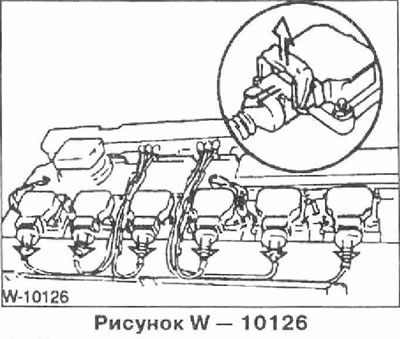

Снять кожух и отсоединить разъемы катушек зажигания, при этом откинуть металлические скобы вверх.
Отвернуть катушки зажигания от головки цилиндров и снять.

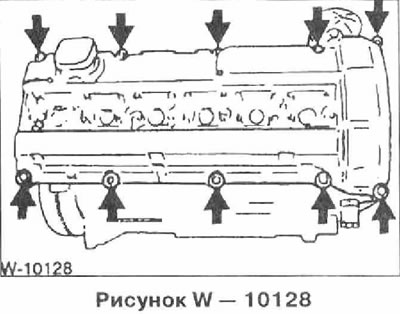

Отвернуть крышку головки цилиндров.
Внимание: Обратить внимание на расположение резиновых подкладок под болты для последующей установки.
Установка
Заменить поврежденные прокладки. При накладывании прокладки обращать особое внимание на правильное расположение вырезов в передней части головки цилиндров
Последующая установка производится в обратной последовательности. Равномерно затянуть болты крепления катушек зажигания и крышки головки цилиндров моментом затяжки 10 нм.
Подсоединить разъемы катушек зажигания и закрепить их металлическими скобками.
