Снять изоляцию с конца провода на расстояние 6 мм. Поперечное сечение жилы провода составляет 1,5 мм2.

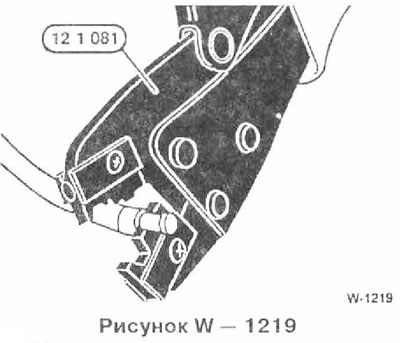

Надеть на провод зажигания наконечник и сжать конец провода специальными щипцами. Наконечник должен ставится заподлицо с изоляцией провода.
Внимание: Прежде чем монтировать наконечник на провод зажигания цилиндра 4, необходимо надеть на провод датчик импульсов ОМЕ 9.

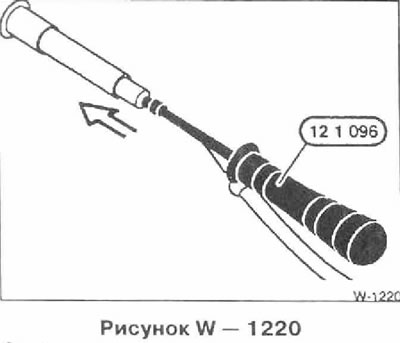

Опрыскать провод зажигания средством BMW 121098. Вложить наконечник вместе с проводом зажигания в специальное приспособление, см. рисунок.
Вставить провод зажигания в свечной наконечник или в разъем подавления радиопомех. Наконечник должен заскочить на провод со слышимым щелчком.
Установить провода зажигания, подключить провод массы к аккумулятору.

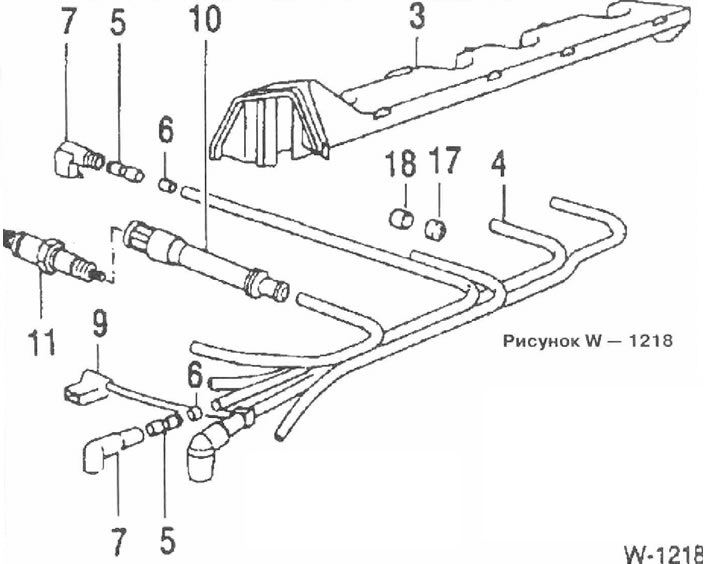

3. Кожух
4 Провод зажигания
5. Круглый разъем
6. Маркировочное кольцо (цилиндры 1-4)
7. Разъем подавления радиопомех 1 кОм
9. Датчик импульсов
10. Свечной наконечник 5 кОм
11. Свеча зажигания
17. Изолятор
18. Втулка изолятора
