Главная > 5 серия > E39 > Кузов > Система отопления >

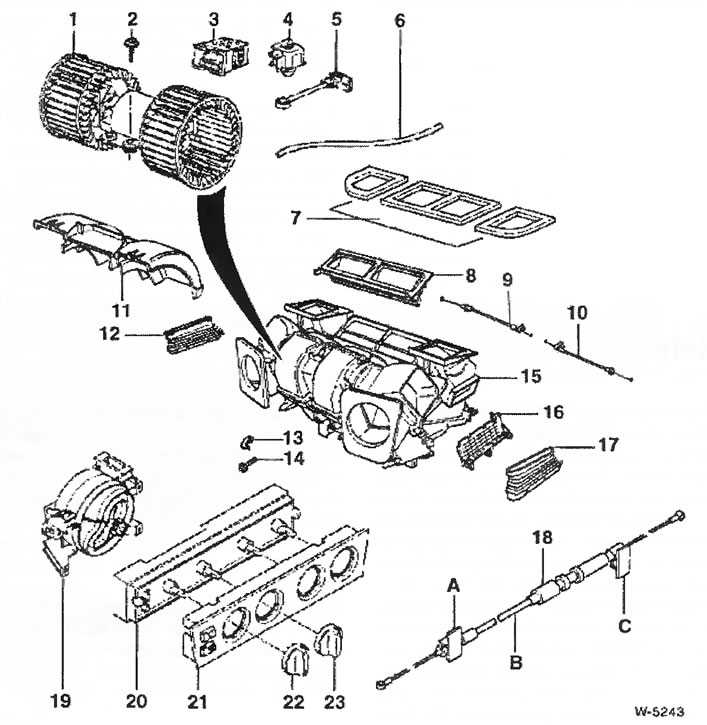

Детали системы отопления

            0



1 - вентилятор отопителя
2 – болт
3 - выходная ступень вентилятора
4 - датчик температуры воздуха в салоне
5 - датчик температуры обогревателя
6 - вакуумный шланг, черный
7 - уплотнительные прокладки воздуховода
8 - вентиляторный патрубок
9 - тяга Боудена для управления заслонкой свежего воздуха
10 - тяга Боудена
11 - крышка вентилятора
12 - вставка отопительного канала
13 – зажим
14 – болт
15 - корпус отопителя
16 - крышка корпуса отопителя
17 - вставка отопительного канала
18 - тяги Боудена для управления потоками воздуха.
  • ниши для ног: А - зеленая, С - зеленая
  • размораживание ветрового стекла: А - красная, С - красная
  • вентиляция: А - голубая, С – голубая

19 - привод заслонок
20 - плата проводников
21 - декоративная накладка
22 - поворотный регулятор воздушных потоков
23 - поворотный регулятор температуры
