Привод генератора осуществляется поликлиновым ремнем от коленчатого вала. При этом ротор с обмоткой возбуждения вращается относительно неподвижного статора.
Через щетки и контактные кольца ток возбуждения течет через обмотку возбуждения. При этом образуется магнитное поле.
Положение магнитного поля относительно статора постоянно меняется в соответствии с частотой вращения ротора. Благодаря этому в обмотке статора возникает переменный ток.
Но так как аккумуляторную батарею можно заряжать только постоянным током, переменный ток с помощью выпрямителя на полупроводниковых диодах преобразуется в постоянный. Реле-регулятор изменяет ток зарядки путем включения и выключения тока возбуждения в соответствии с уровнем заряда аккумуляторной батареи. Одновременно реле-регулятор поддерживает рабочее напряжение неизменным и равным примерно 14 вольтам независимо от частоты вращения ротора генератора.

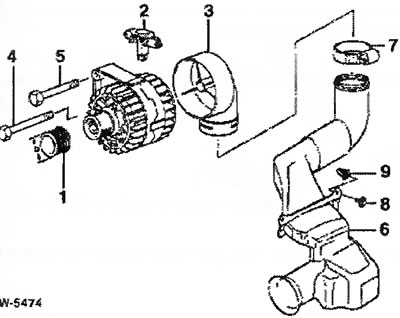

1 - ременный шкив
2 - реле-регулятор
3 - всасывающий патрубок
4 - болт с шестигранной головкой
5 - болт с шестигранной головкой и шайбой
6 - воздушный канал
7 - хомут
8 - винт для листового металла
9 - распорная гайка
