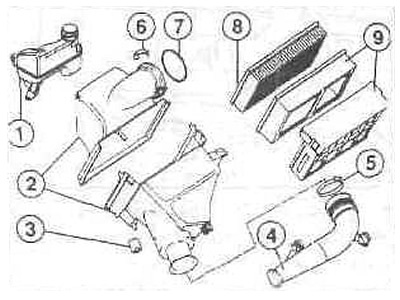

Элементы воздушного фильтра
1 — дополнительная емкость;
2 — корпус фильтра;
3 — резиновая опора;
4 — впускная горловина;
5 — хомут;
6 — скоба;
7 — уплотнительное кольцо;
8 — элемент воздушного фильтра;
9 — рамки крепления.
Снятие
Снимите расходомер воздуха. Для этого поверните влево колесико с накаткой на штекере и стяните штекер. Ослабьте хомут воздушного шланга. Откиньте отверткой две скобы наружу.
Открутите болт и извлеките корпус воздушного фильтра из впускной горловины и резиновой опоры немного вверх.
Открутите болты дополнительной емкости и снимите ее с корпуса воздушного фильтра.
Установка
Установите и закрепите дополнительную емкость,
Вставьте корпус воздушного фильтра с нижней резиновой опорой в выемку, чтобы впускная горловина была закреплена на крыле. Закрутите болт крепления.
Вставьте расходомер воздуха с уплотнительным кольцом и закрепите его скобами.
Наденьте воздушный шланг, идущий к впускному коллектору, на расходомер воздуха и закрепите его хомутом.
Наденьте штекер расходомера воздуха и поверните колесико с накаткой вправо.
