Снятие
Укрепите коробку передач на приспособлении.
Вылейте масло.
Снимите выключатель фонарей заднего хода.
Снимите пробку и выньте пружину и фиксатор.
Выньте стопорное кольцо и шайбу с первичного вала.
Выбейте центрирующие штифты крышки картера коробки передач.
Выньте переднюю часть картера коробки передач.
Установка
Вложите роликовый подшипник промежуточного вала так, чтобы малый диаметр был обращен кверху.
Покройте герметиком картер в области пальца шестерни заднего хода. Поверхность должна быть чистой и обезжиренной.
Выверните винт слива масла.
Наденьте переднюю часть картера.
Расположите промежуточный вал так, чтобы ролики скользили по внешней обойме подшипника.
Привинтите переднюю часть картера к крышке коробки передач. Установите фиксатор с пружиной и вставьте пробку.
Установите дистанционное и защитное кольца на первичный вал.
Обеспечьте зазор 0,09 мм.
Установите направляющую втулку с новым уплотнительным кольцом.

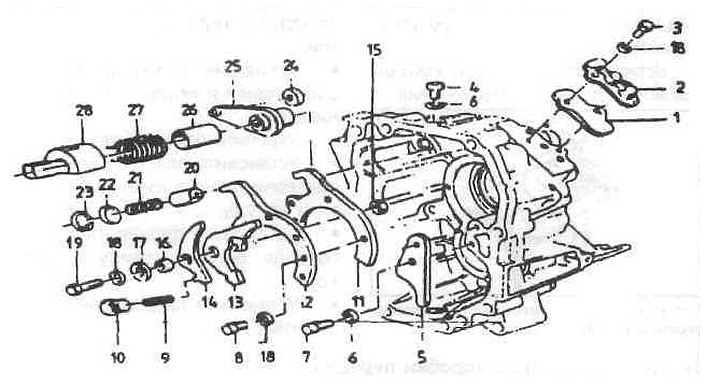

Элементы крышки коробки передач
1 — прокладка;
2 — крышка;
3 — шестигранный болт;
4 — цилиндрический болт;
5 — упорна я пластина;
6 — пружинная шайба;
7 — шестигранный болт;
8 — шестигранный болт;
9 — пружина;
10 — резьбовая пробка;
11 — упорное кольцо;
12 — упорное кольцо (отсутствует);
13 — рычаг;
14 — рычаг (отсутствует);
15 — шестигранная гайка;
16 — кольцо;
17 — дистанционная шайба;
18 — пружинная шайба;
19 — шестигранный болт;
20 — палец;
21 — пружина;
22 — стопорное кольцо;
24 — ролик;
25 — качающийся рычаг;
26 — втулка;
27 — пружина;
28 — кронштейн подшипника.
