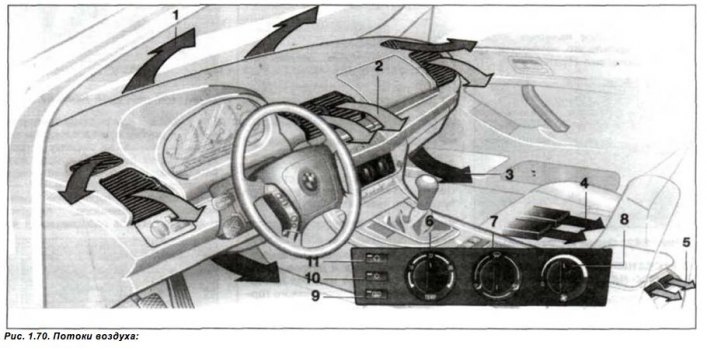

Распределение потоков воздуха и пульт управления кондиционером показаны на рис. 1.70.
1 - потоки воздуха на лобовое и боковые стекла; 2 - поток воздуха в область груди; 3 - поток воздуха к ногам; 4 - поток воздуха в заднюю часть салона; 5 - поток воздуха в область груди в задней части салона; 6 - регулятор температуры; 7 - направление потоков воздуха; 8 - регулятор объема подачи воздуха; 9 - клавиша обогрева заднего стекла; 10 - клавиша включения кондиционера; 11 - клавиша режима рециркуляции
