- топливного бака с датчиками уровня топлива и электробензонасоса;
- системы трубопроводов;
- топливного фильтра с регулятором давления топлива;
- системы впрыска топлива;
- модуль диагностики течи в баке и пылеулавливающий фильтр;
- системы улавливания паров топлива.

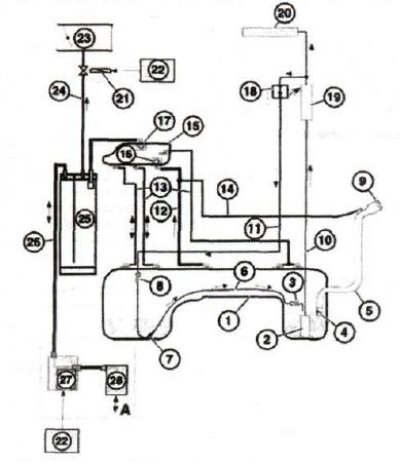

Рис. 3.19. Система подачи топлива: 1 - топливный бак; 2 - топливный насос; 3 - клапан ограничения давления; 4 - обратная заслонка; 5 - труба наливной горловины; 6 - уравнитель; 7 - струйный насос; 8 - сливной клапан; 9 - крышка; 10 - трубопровод подвода; 11 - трубопровод возврата; 12, 13 - вентиляционный трубопровод; 15 - расширительный бачок; 16 - клапан; 17 - шторный клапан; 18 - регулятор давления; 19 - топливный фильтр; 20 - распределительная магистраль; 21 - клапан вентиляции; 22 - ЭБУ; 23 - впускной коллектор; 24 - продувочный трубопровод; 25 - фильтр с активированным углем; 26 - трубопровод продувки фильтра; 27- модуль диагностики; 28 - пылевой фильтр
