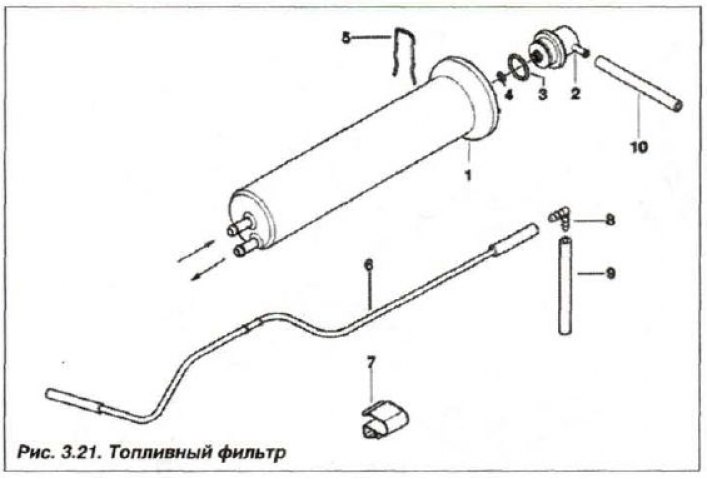

Топливный фильтр с регулятором давления (1, рис. 3.21) установлен на трубопроводе после топливных насосов и закреплен зажимной скобой (5).
В корпусе топливного фильтра размешен пористый бумажный фильтрующий элемент с задерживающей способностью 8—10 мк и с фильтрующей поверхностью около 18000 см2. Сетчатый металлический фильтра, установленный на выходе, задерживает частички фильтрующего элемента. На расширителе корпуса фильтра установлен регулятор давления (2) топлива системы впрыска.
Следите за правильностью установки трубопроводов на фильтре — подводящего (боковой штуцер), отводящего — штуцер которого расположен по центру торца фильтра.
