Зняцце і ўстаноўка абліцоўвання панэлі прыбораў
1. Устанавіць пярэднія сядзенні ў крайняе задняе становішча і апусціць.
2. Усталяваць рулявую калонку ў становішча "ўніз" і "вылучана".
3. Зняць абліцоўванне абедзвюх перадпакояў стоек.
4. Зняць мацаванне перамыкачоў на рулявой калонцы.
5. Зняць камбінацыю прыбораў.
6. Зняць панэль кіравання асвятленнем.
7. Зняць бакавую ашалёўку ў прасторы для ног у левай перадпакоя стойкі.
8. Зняць аддзяленне для дробных рэчаў у панэлі прыбораў.
9. Зняць цэнтральны інфармацыйны дысплей.
10. Зняць радыёпрымач.
11. Зняць накладку рычага преселектора.
12. Зняць аддзяленне для дробных рэчаў.
13. Зняць правую пальчаткавую скрыню з корпусам.
14. Зняць правы пярэдні трымальнік для ёмістасцяў з напоямі.
15. Зняць бакавую ашалёўку прасторы для ног у правай перадпакоя стойкі.
16. Зняць правае ніжняе абліцоўванне панэлі прыбораў.
17. Зняць модуль сістэмы НПБ на баку пярэдняга пасажыра.

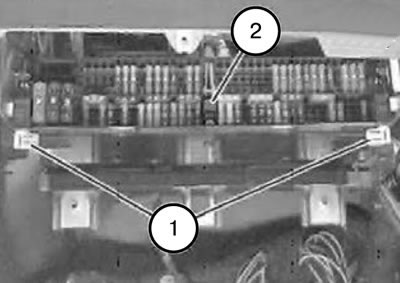

18. Раскрыць фіксатары (1) і апусціць трымальнік засцерагальнікаў (2) уніз.

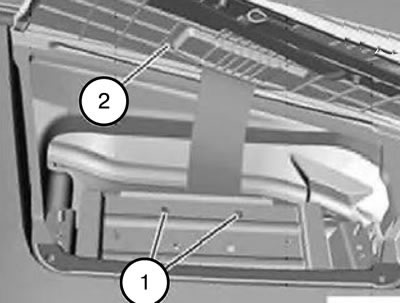

19. Адкінуць крышку (2) НПБ пярэдняга пасажыра ўверх.
Заўвага. Пры выварочванні шруб (1) мантажная пласціна можа зваліцца ў прастору для ног пярэдняга пасажыра.
20. Вывярнуць шрубы (1), момант зацяжкі 9 Н·м.
21. Зняць накрыўку (2) НПБ пярэдняга пасажыра ў зборы з адпаведнай мантажнай пласцінай.

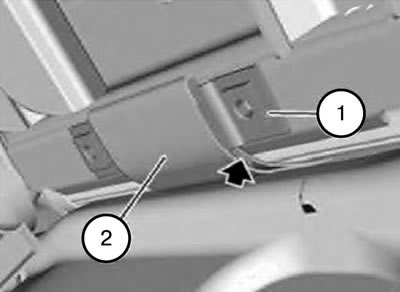

Заўвага. Пры ўсталёўцы, неабходна звярнуць увагу на правільнасць становішча мантажнай пласціны (1) у утрымлівальнай стужцы (2) вечка НПБ пярэдняга пасажыра.

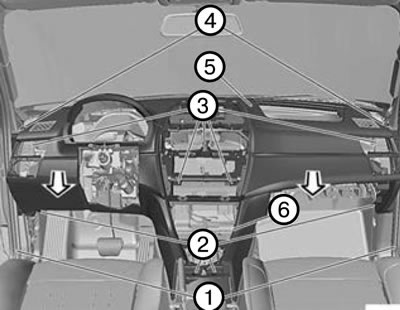

22. Зняць ахоўную акантоўку (1) у вобласці абліцоўвання (5) панэлі прыбораў.
23. Вывярнуць шрубы (2).
24.Адкруціць гайкі (3).
25.Адлучыць раз'ём (6) сонечнага датчыка.
26. Адвесці абліцоўванне (5) панэлі прыбораў у напрамку, паказаным стрэлкай, і зняць.
Заўвага. Перад усталёўкай абліцоўвання (5) панэлі прыбораў звярнуць увагу на правільнасць становішча поролоновой шумаізаляцыі (4).

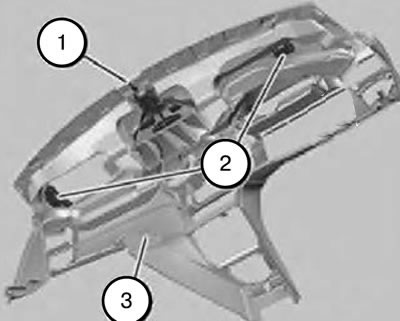

Заўвага:
- Пры ўсталёўцы, неабходна звярнуць увагу на правільнасць становішча накіроўвалых (1) і (2) абліцоўванні (3) панэлі прыбораў у адпаведных гнёздах.
- Звярнуць увагу на правільнасць становішча ўшчыльненняў паветраных каналаў.
27. Устаноўку зрабіць у парадку зваротным зняцці, прымаючы да ўвагі вышэйпералічаныя заўвагі.
