Зняцце і ўстаноўка абліцоўвання задняга бампера (да 09/2006)
Заўвага. Аперацыя апісана для левага боку, для правага боку яна выконваецца аналагічна.

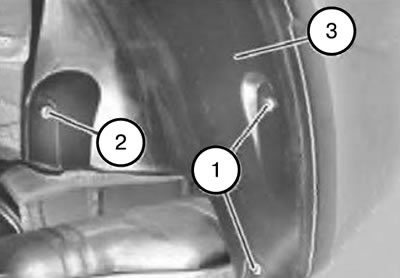

1. Вывярнуць шрубы (1) і адкруціць гайку (2).
Заўвага. Пры ўсталёўцы, неабходна звярнуць увагу на правільнасць становішча кажуха (3) колавай нішы.

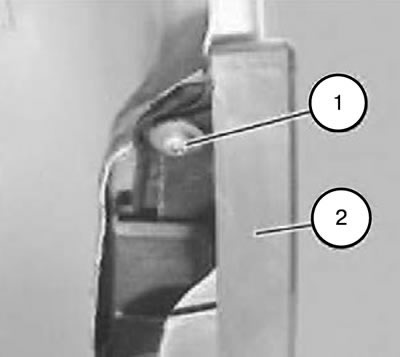

2. Трохі адціснуць ахоўны кажух колавай нішы ў бок і вывярнуць шрубу (1) на абліцоўванні (2) бампера.

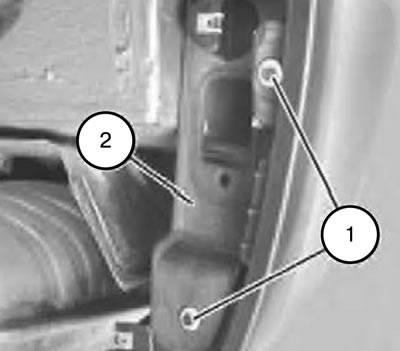

3. Вывярнуць балты (1) на кранштэйне (2).

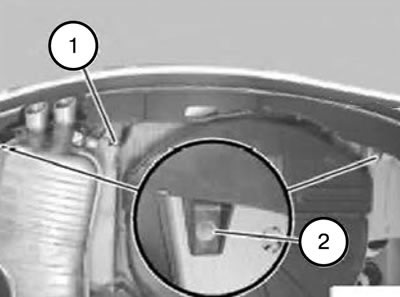

4. Вывярнуць ніт (1) і адкруціць гайкі (2).

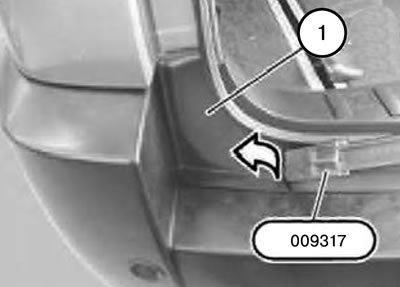

5. Падчапіць накладку (1) з дапамогай прынады 009317 і выціснуць у напрамку паказаным стрэлкай.

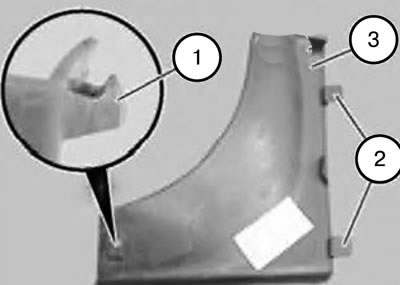

Заўвага. Фіксатар (1) і накіравальныя (2) накладкі (3) не павінны мець пашкоджанняў.

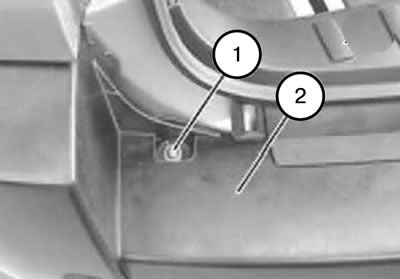

6. Вывярнуць шрубу (1) у абліцоўванні (2) бампера з левага і з правага боку.
Увага:
- Небяспека пашкоджання.
- Вымаць абліцоўванне (1) бампера не ў бок, а вонкі.

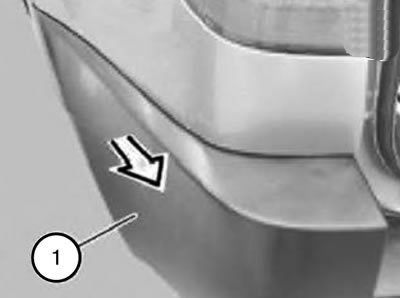

7. Адцягнуць абліцоўванне (1) бампера да крыла ў напрамку, паказаным стрэлкай.

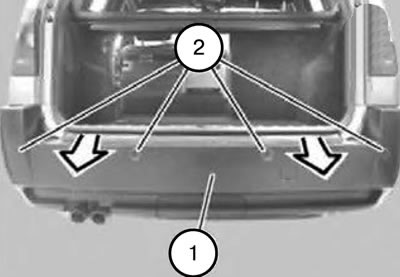

8. Вылучыць абліцоўванне (1) бампера ў кірунку, паказаным стрэлкай, і зняць удваіх з памагатым.
Заўвага. Выкананне з сігналізацыяй аварыйнага збліжэння пры паркоўцы.
9. Пры неабходнасці трохі адцягнуць абліцоўванне бампера і адлучыць раздымы ўльтрагукавых пераўтваральнікаў (2).
10. Зняць абліцоўванне (1) бампера ўдваіх з памагатым.
11. Устаноўку правесці ў парадку зваротным зняцці, прымаючы да ўвагі вышэйпералічаныя заўвагі.
