Напомена: Све димензије су у мм.
Толеранције:
- < 1000 мм ±1 мм.
- ＞ 1000 мм ± 2 мм.
Наведене контролне тачке се користе за проверу тела и комплета стубова постоља за исправљање.
Све приказане димензије мерене су између центара рупа/вијка.

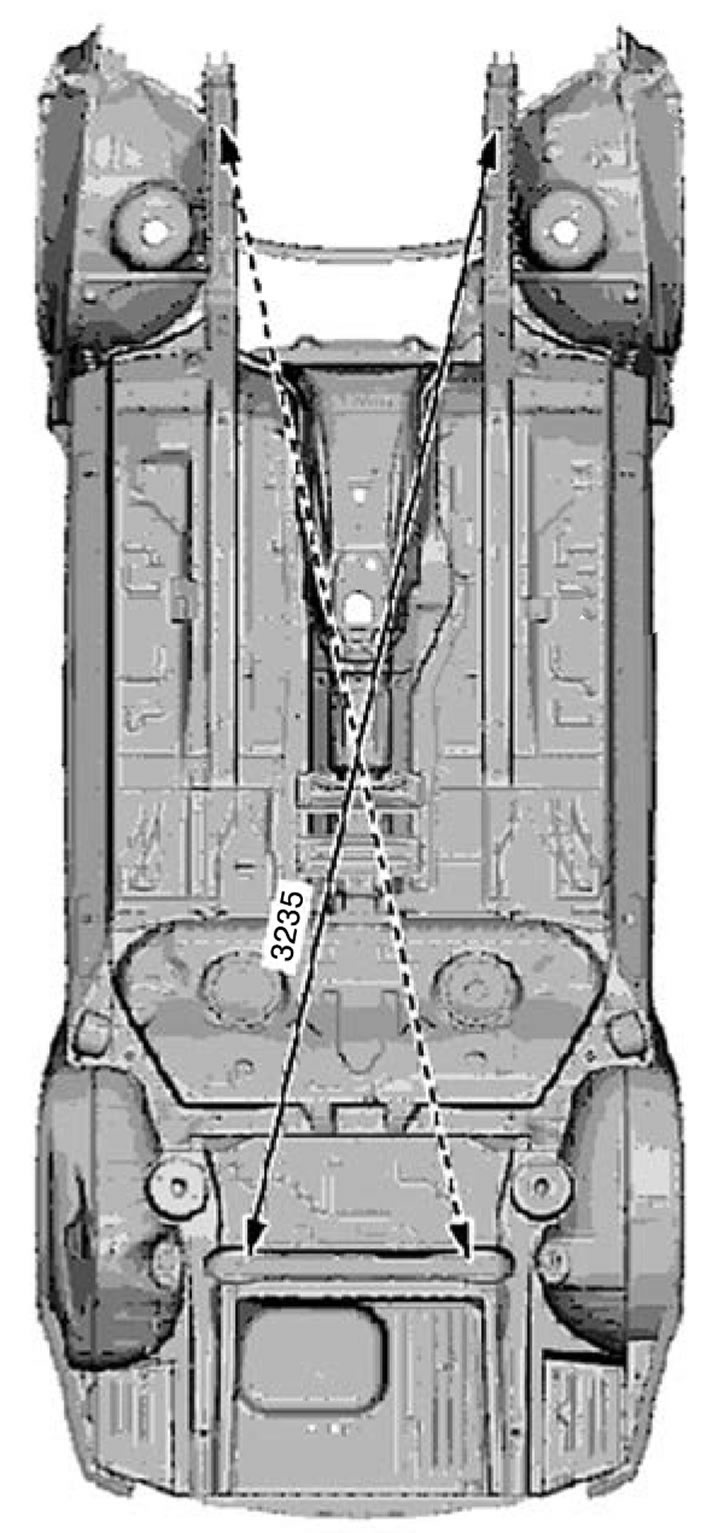

Доњи поглед 1
Поглед одозго на предњи део тела
Доњи поглед 2

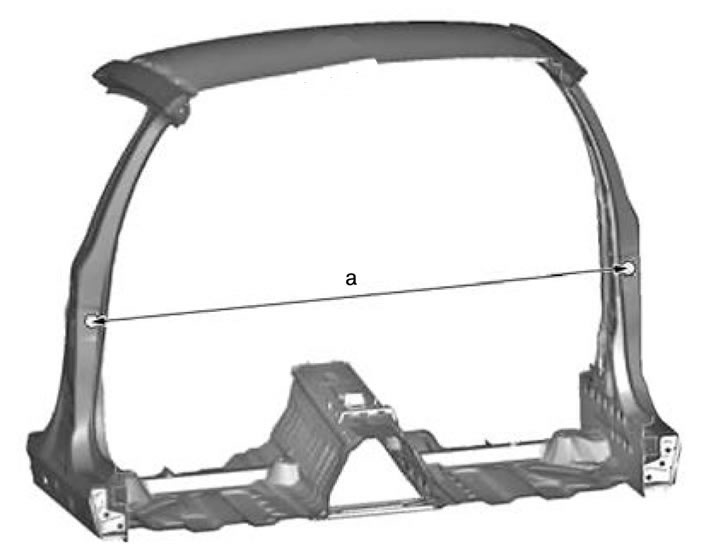

Поглед на централни стуб
Димензија a = 1533 mm између горњих тачака причвршћивања граничника врата.
