Спецификације тела и његових елемената (BMW 7 Series E38)

Садржај: Размак између хаубе и фарова/предњег…↓ Зазори између прозора и врата, мм ↓ Димензије контролног тела, мм ↓

Зазори између врата, врата и каросерије, поклопца пртљажника и каросерије, мм	4±1
Максимална дозвољена неравнина зазора, мм	1
Померање равни врата/поклопца пртљажника у односу на раван каросерије, не више од, мм	1

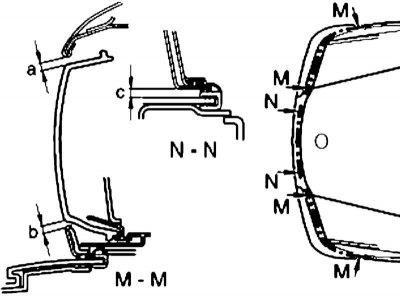

Размак између хаубе и фарова/предњег браника, мм

a — 4±1
b — 5 - 1
c — 2.5±1

Избочење предње ивице хаубе у односу на горњу ивицу дифузора фарова је 2 мм

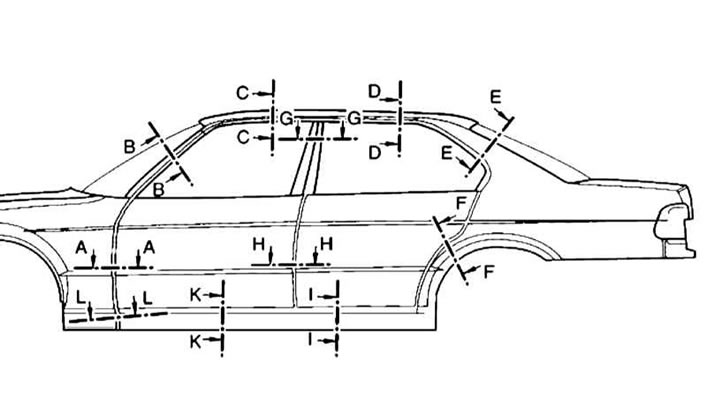

Зазори између прозора и врата, мм

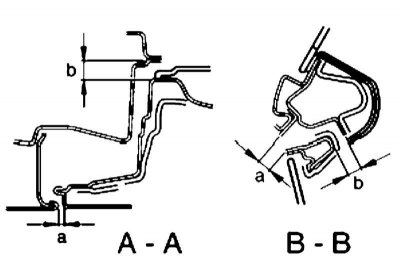

A — A:
a — 5±1
b — 21±1
B — B:
a — 12±1.5
b — 12±2

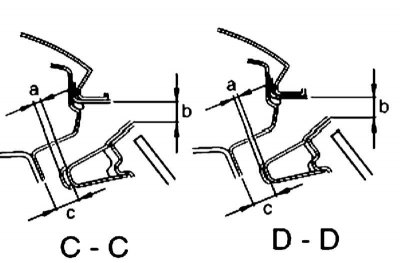

C — C:
Прелоад
a — 2.5±1
b — 12±1.5
c — 12±2
D — D:
Прелоад
a — 1.5±1
b — 12±1.5
c — 12±2

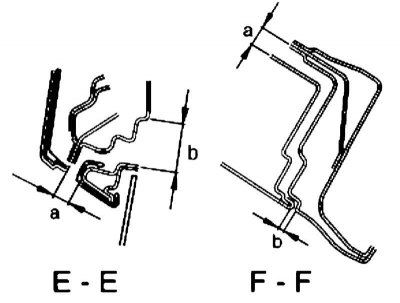

E — E:
a — 12±2
b — 37±1.5
F — F:
a — 21±1
b — 5±1

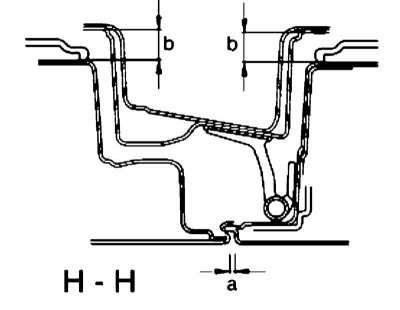

H — H:
а — 5±1
b — 21±1

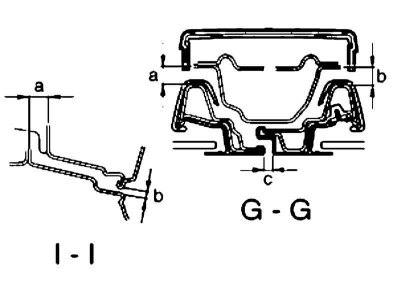

I — I:
a — 21±1
b — 7±1
G — G:
a — 12±2
b — 12±2
c — 5.5±1

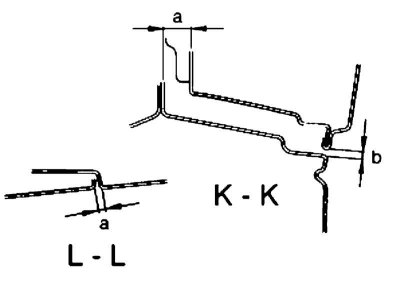

L — L:
a — 2±1
K — K:
a — 21±1
b — 7±1

Димензије контролног тела, мм

Толеранције за димензије до/преко 1000 мм су±1 /±2 мм, респективно. Димензије за верзију са продуженом Л базом су дате у заградама; у дуплим заградама – за верзију са продуженом базом L7.

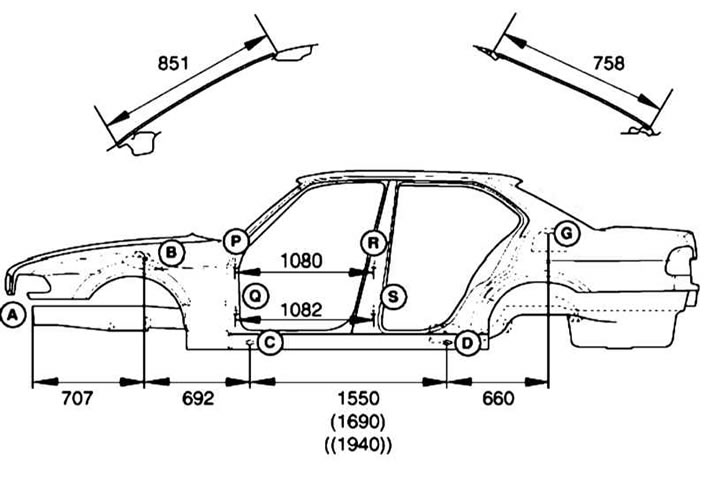

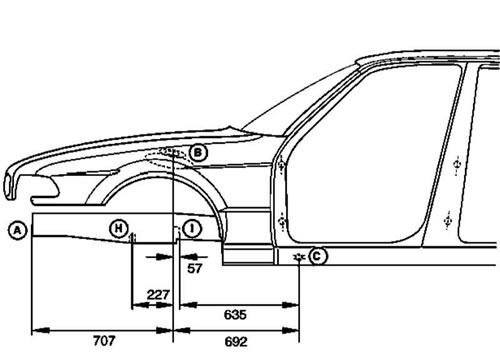

А — Носач предњег амортизера

Б — Носач предњег амортизера

Ц — Предња горња платформа дизалице

Д — Задња горња платформа дизалице

Г — носач задњег амортизера

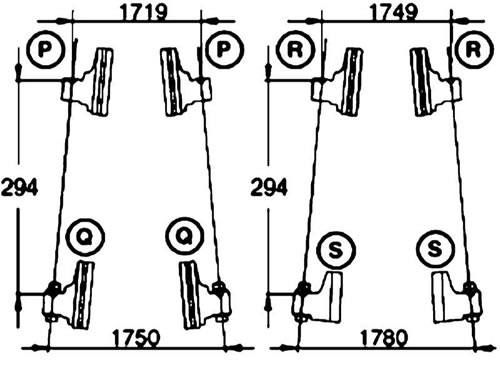

П — Оса средишта предњих горњих фиксних шарки

К — Оса центра предњих доњих фиксних шарки

Р — Оса центра задњих горњих фиксних шарки

С — Оса центра задњих доњих фиксних шарки

П — Оса средишта предњих горњих фиксних шарки

К — Оса центра предњих доњих фиксних шарки

Р — Оса центра задњих горњих фиксних шарки

С — Оса центра задњих доњих фиксних шарки

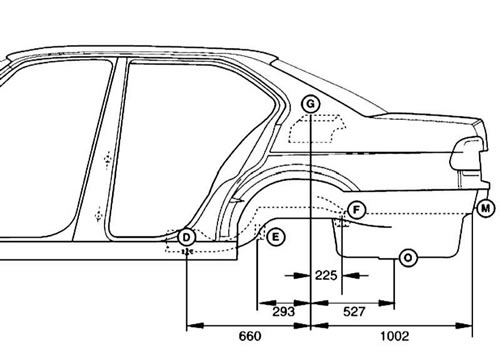

А — Носач предњег амортизера

Б — Носач предњег амортизера

Ц — Предња горња платформа дизалице

Х — Предњи носач греде предње осовине

И — Задњи носач греде предње осовине

Д — Задња горња платформа дизалице

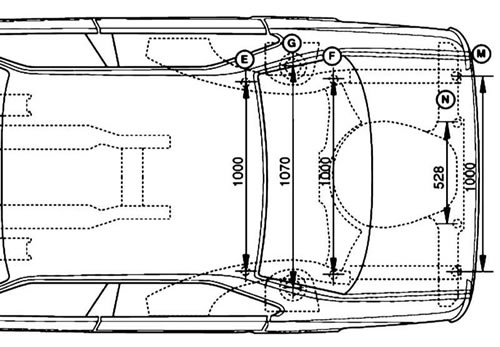

Е — Предњи носач греде задње осовине

Ф — носач греде задње осовине

Г — носач задњег амортизера

М — носач задњег амортизера

О — Центар пода пртљажника

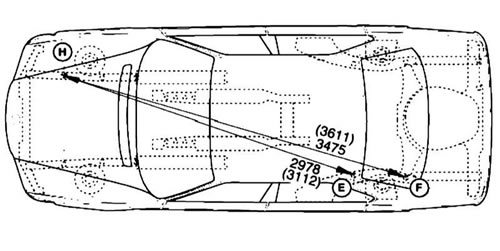

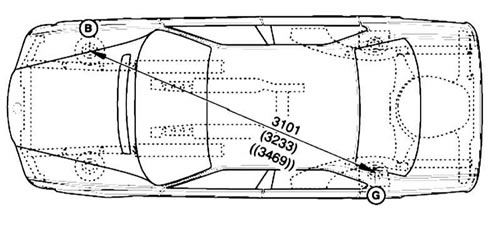

Б — Носач предњег амортизера

Г — носач задњег амортизера

Е — Предњи носач греде задње осовине

Ф — носач греде задње осовине

Х — Предњи носач греде предње осовине

А — Носач предњег амортизера

Б — Носач предњег амортизера

Х — Предњи носач греде предње осовине

И — Задњи носач греде предње осовине

Ј — Подесавање греде предње осовине

К — Предња конзола носача преноса

Л — Средња конзола монтажне греде мењача

Е — Предњи носач греде задње осовине

Ф — носач греде задње осовине

Г — носач задњег амортизера

М — носач задњег амортизера

Н — Пречка пода пртљажника, пречник 20 мм

Сила затезања навојних спојева, Нм
Предњи браник са држачем за амортизер	41
Амортизер/носач предњег браника на каросерију	9
Задњи браник/потпорна греда до амортизера	45
Сигурносни појас за тело (осим централног стуба)	48
Сигурносни појас за централни стуб	31
Вијци механизма за подешавање висине сигурносног појаса на телу	24
Облога задњег стуба до каросерије	3
Предње седиште до дна каросерије	42
Облога вођице предњег седишта	4
Оквир предњег седишта до шине седишта	15
Наслон задњег седишта до тела	5
Горњи поклопац поклопца води каблове до касете	1.3
Стаклени поклопац за бекстејџ	4.5
Клизна плафонска плоча до крила	1.5
Зидни носач за заштиту од ветра на касету	1.2
Стоп за клизну плафонску плочу (отвор са стакленим поклопцем)	0.9
