Уклањање и уградња фарова и њихових компоненти (BMW 7 Series E38)

Испод је само опис уклањања. Инсталација се врши обрнутим редоследом.

Фарови

1. Уклоните показивач правца (погледајте одељак Демонтажа и уградња осталих уређаја за спољашњу расвету).

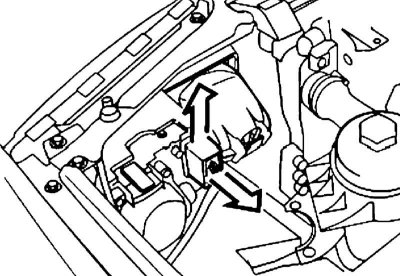

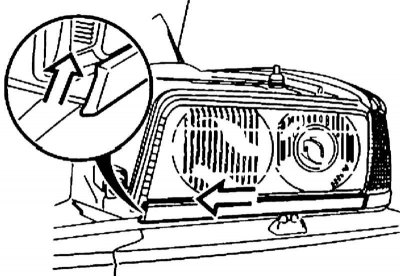

2. Подигните резу и одспојите конектор.

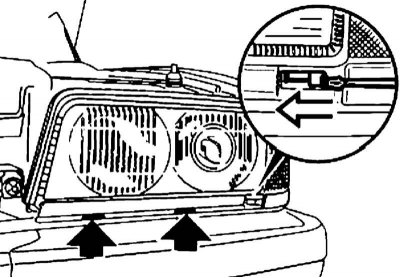

3. Притисните причвршћиваче, померите украсну траку према централној решетки, закачите је и уклоните.



4. Померите резе према унутра и одврните завртње.

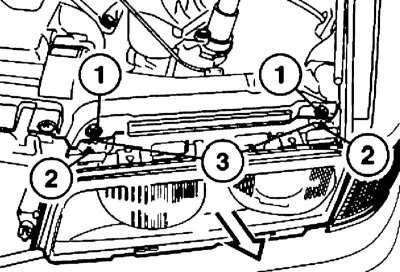

5. Отпустите матице (1), уклоните завртње (2) и олабавите матице за подешавање (3)

6. Уклоните фар повлачењем према себи.

7. Након уградње, подесите фар (погледајте одељак Расвјетна тијела).

Дифузор и његово заштитно стакло

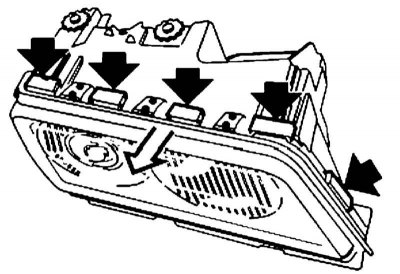

1. Уклоните фар.



2. Притисните стезаљке и уклоните заптивну заптивку.

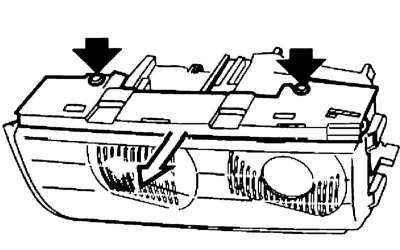

3. Отпустите завртње и уклоните држач повлачењем према себи.

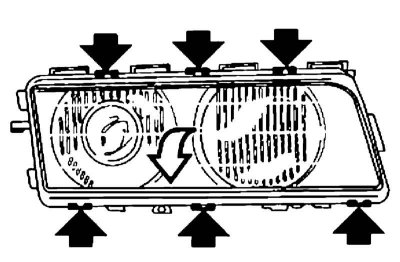

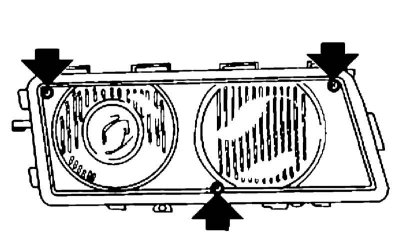

4. Притисните горњу и доњу браву и уклоните заштитно стакло дифузора.



5. Уклоните завртње и уклоните дифузор са оквиром.

Замена контролне јединице и јединице за паљење левог ксенон фара

1. Уклоните фар.

2. Отпустите стезаљку и уклоните поклопац лампе.

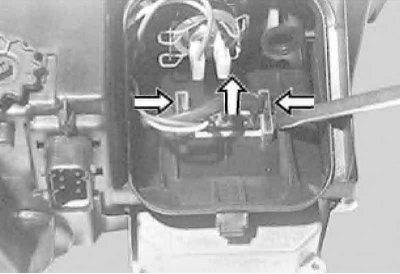

3. Приликом уклањања контролне јединице, стисните леву и десну стезаљку и извуците конектор контролне јединице.

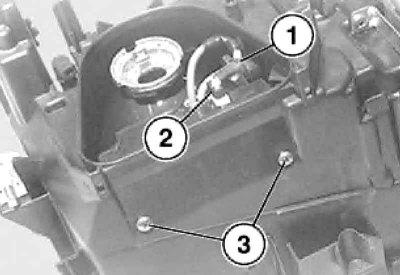

4. Уклоните стезаљку (1), одвојите конектор (2), одврните завртње (3) и уклоните јединицу за паљење.

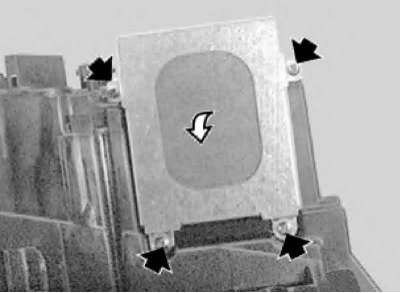

5. Одврните завртње и скините поклопац заједно са контролном јединицом.
