Wycieraczka przedniej szyby (BMW X3 E83)

Regulacja lewej lub prawej wycieraczki szyby przedniej

Uwaga: Prawidłowo ustawiony kąt nachylenia ramienia wycieraczki zwiększa skuteczność czyszczenia szyby. Podczas dokonywania jakichkolwiek regulacji należy postępować zgodnie z instrukcją napraw danego modelu pojazdu.

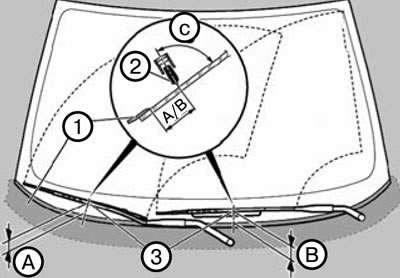

A/B = odległość między piórem wycieraczki (2) a listwą wzdłuż owiewki (1).

Uwaga: Pomiar dokonano na wysokości mocowania ramienia wycieraczki (3).

C = kąt między środkową częścią szczotki a szybą.

Notatka:

• Podczas regulacji za pomocą narzędzia 616100 wartość skali należy ustawić zgodnie z poniższą tabelą.
• W przypadku pojazdów z kierownicą po prawej stronie należy odwrócić znak matematyczny wartości skali.
• W przypadku pojazdów z kierownicą po lewej stronie stosuje się skalę sektorową od 0 do 10.
• W przypadku pojazdów z kierownicą po prawej stronie skala sektora wynosi od 0 do +10.

Kąt ramienia wycieraczki (C)		Znaczenie skali (kierownica po lewej stronie) na osprzęcie		Rozmiar regulacji (A, B) ramienia wycieraczki szyby przedniej
Strona pasażera z przodu	Strona kierowcy	Strona pasażera z przodu	Strona kierowcy	Strona pasażera z przodu	Strona kierowcy	Tylna szyba
85,2°±1°	85,4°±1°	-5	-5	66±3 mm	61±3 mm	29±1 mm

Sprawdzanie/regulacja kąta ramion wycieraczek względem szyby przedniej

Notatka:

• Precyzyjna regulacja kąta nachylenia ramienia wycieraczki poprawia wydajność wycieraczek.
• Kąt montażu można sprawdzić za pomocą narzędzia 009331 i 616100.

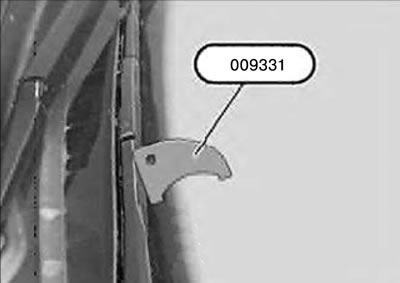

1. Sprawdź kąt montażu ramion wycieraczek za pomocą miernika.

1) Przed sprawdzeniem kąta nachylenia ramion wycieraczek należy na chwilę odsunąć ramiona od szyby.

2) Zamontuj narzędzie 009331 na przedniej szybie w pobliżu punktu obrotu pióra wycieraczki.

3) Sprawdź szerokość szczeliny i w razie potrzeby dostosuj położenie dźwigni.

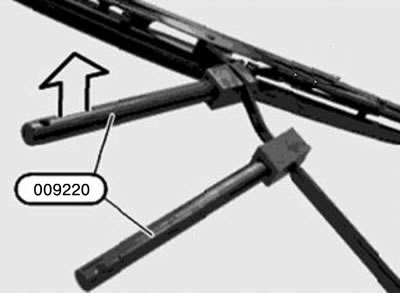

Uwaga: Aby zapobiec uszkodzeniom, należy zabezpieczyć ramię wycieraczki taśmą klejącą z materiału.

4) Dociskaj narzędzia 009220 w odpowiednim kierunku, aż do uzyskania wymaganego kąta montażu.

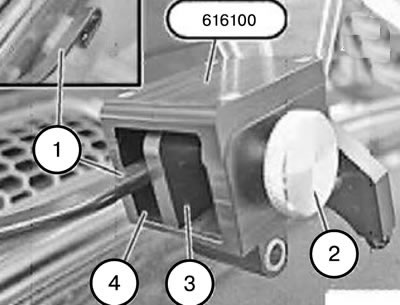

2. Sprawdź kąt montażu ramion wycieraczek za pomocą kątomierza.

1) Zdejmij pióra wycieraczek.

2) Włóż ramię wycieraczki (1) do kątomierza 616100.

3) Zabezpiecz ramię wycieraczki (1) za pomocą śruby (2) i płytki dociskowej (3) i zamontuj je na szybie.

4) Odczytaj wynik pomiaru (w stopniach), w razie konieczności należy dostosować położenie dźwigni.

Notatka:

• Ramię wycieraczki (1) musi być prawidłowo dopasowane do dolnej i bocznej powierzchni styku (4) kątomierza 616100.
• W przypadku pojazdów z kierownicą po prawej stronie śruba (2) musi znajdować się po lewej stronie narzędzia 616100.

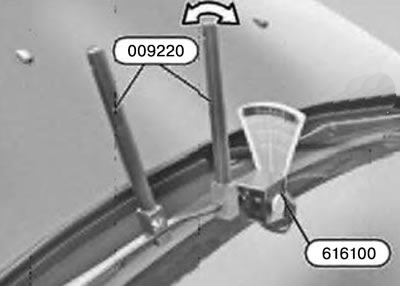

5) Naciśnij narzędzie 009220 w odpowiednim kierunku, aż do uzyskania wymaganego kąta montażu.

Wymiana obu piór wycieraczek

Uwaga: Upewnij się, że szyba przednia nie będzie miała kontaktu z ramieniem wycieraczki bez pióra.

1. Umieść pióra wycieraczek w pozycji umożliwiającej ich wyjęcie.

1) Włącz styk "R".

2) Naciśnij dźwignię wycieraczek i włączając styk "R", ustaw ramiona wycieraczek w pozycji pionowej (przydzielone stanowisko).

3) Wyjmij kluczyk ze stacyjki.

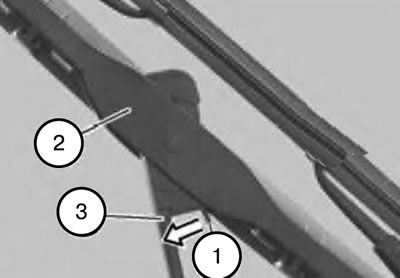

2. Odchyl ramię wycieraczki (3).

3. Naciśnij sprężynę blokującą (1) w kierunku wskazanym strzałką.

4. Pociągnij pióro wycieraczki (2) w kierunku dźwigni (3) i odczep je.

Notatka:

• Podczas montażu włóż i zabezpiecz nowe pióro wycieraczki.
• Złóż ramię wycieraczki w stronę przedniej szyby.

Uwaga:

• Przed włączeniem styku "R" lub włączeniem zapłonu albo uruchomieniem silnika ramiona wycieraczek muszą być dociśnięte do szyby, w przeciwnym razie może dojść do uszkodzenia.
• Włącz styk "R".

Włącz wycieraczki raz, aby przywrócić ich pierwotną pozycję.

5. Montaż należy przeprowadzić w odwrotnej kolejności do demontażu, biorąc pod uwagę powyższe uwagi.

Wymiana obu ramion wycieraczek

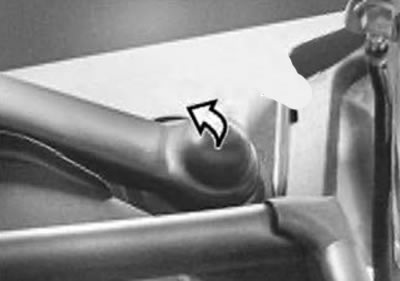

1. Zdejmij osłonę ochronną.

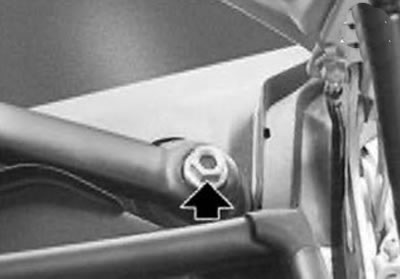

2. Odkręć nakrętkę.

Uwaga: Podczas montażu należy ściśle przestrzegać momentu dokręcania.

Moment dokręcania: 30 Nm.

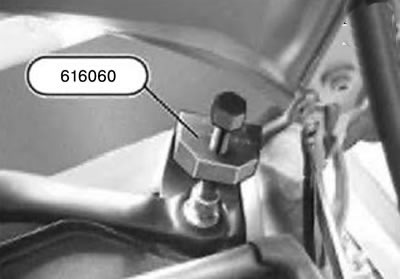

Uwaga: Podczas demontażu nie dopuść do odkształcenia ramienia wycieraczki (niebezpieczeństwo awarii).

3. Odłączyć ramię wycieraczki szyby przedniej za pomocą narzędzia 616060.

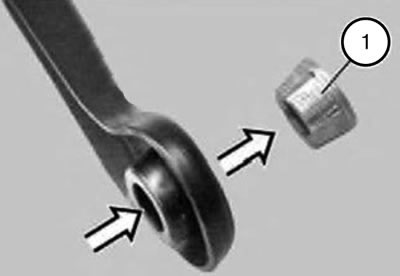

Notatka:

• Podczas montażu należy zwrócić uwagę na to, aby tuleja (1) była ściśle osadzona w dźwigni.
• Wymień luźną tuleję (1).

4. Mocno osadzoną tuleję (1) ramienia wycieraczki można ponownie wykorzystać.

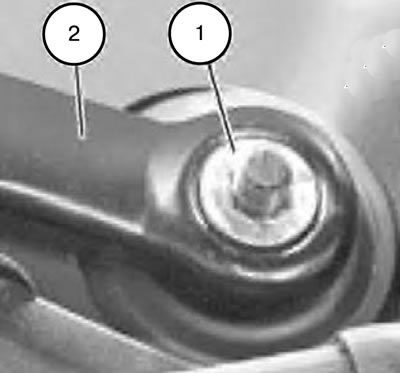

Uwaga: Poniższe czynności opisano dla ramienia wycieraczki z mocno osadzoną tuleją (1).

5. Ustaw wycieraczkę w pozycji zagłębionej.

6. Założyć dźwignię (2) z dobrze dopasowaną tuleją (1) na oś i dokręcić.

Moment dokręcania: 30 Nm.

7. Sprawdź regulację ramienia wycieraczki (2).

8. Jeśli konieczna jest regulacja, należy wymienić tuleję (1).

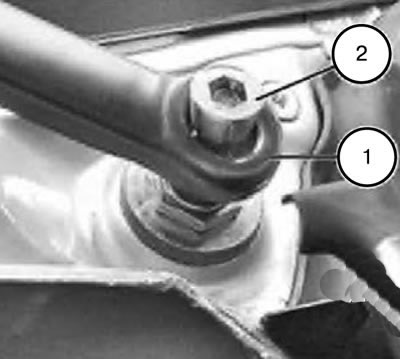

Uwaga: Poniższe czynności opisano dla ramienia wycieraczki z nową tuleją (2).

9. Ustaw wycieraczkę w pozycji zagłębionej.

10. Założyć dźwignię (2) z tuleją (1) na oś i dokręcić ją ręcznie.

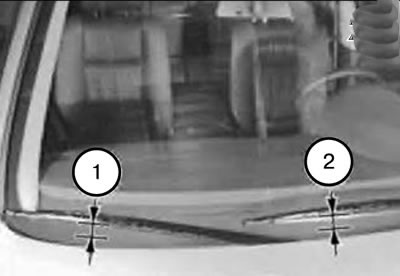

11. Ustaw odpowiednie ramię wycieraczki w pozycji zagłębionej (mierzona jest odległość między krawędzią szczotki a górną krawędzią osłony owiewki).

12. Następnie dokręć ramię wycieraczki i ponownie sprawdź jego położenie.

Moment dokręcania: 30 Nm.

Wyjmowanie i instalowanie zespołu wspornika ramienia wycieraczki szyby przedniej

1. Zdejmij owiewkę.

2. Zdejmij przegrodę grzejnikową.

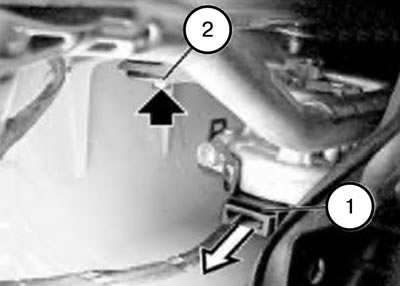

3. Odblokuj i odłącz złącze (1).

4. Odkręcić śrubę (2).

Moment dokręcania: 10 Nm.

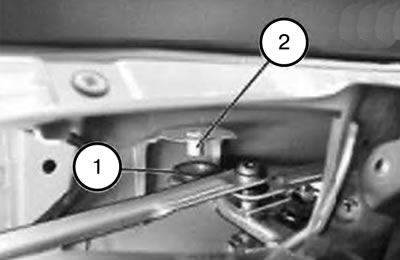

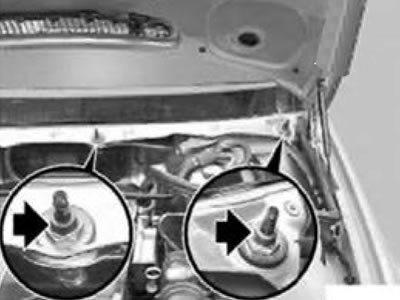

Uwaga: Podczas montażu należy nałożyć gumową tuleję (1) wspornika ramienia wycieraczki na sworzeń (2).
