Уклањање и уградња стубова каросерије и украсних панела плафона (BMW 7 Series E38)

Рацк А

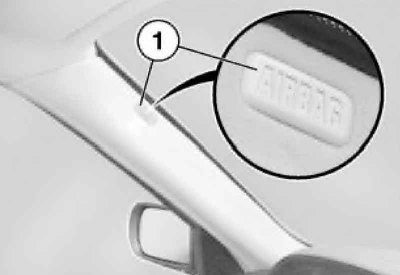

1. На моделима са ваздушним јастуком на А стубу:

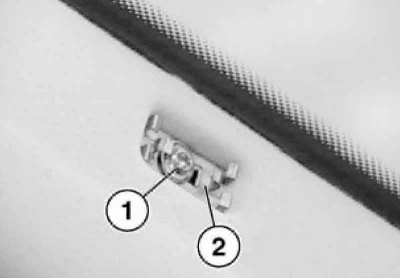

• Скините заштитну облогу на облогу стуба и извадите копчу (1);

• Уклоните вијак (1).

Приликом постављања проверите да ли је стезаљка (2) правилно постављена.

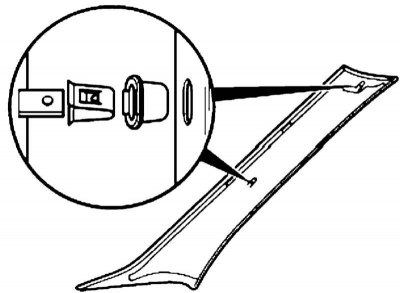

2. Уклоните облогу предњег стуба померајући је ка унутра и нагоре.



3. Инсталација се врши обрнутим редоследом. Замените оштећене причвршћиваче и утикаче.

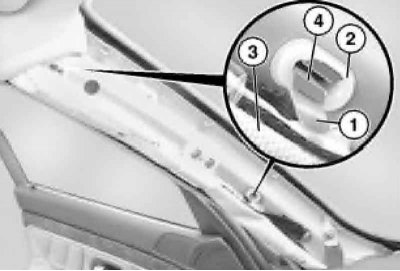

4. На моделима са ваздушним јастуком А-стуба, мекани језичак (1) утикача (2) мора бити окренут ка страни ваздушног јастука (3), иначе копча (4) може оштетити ваздушни јастук.

Б-стуб, доњи део украса

1. Скините облоге прагова предњих и задњих врата (погледајте одељак Уклањање и уградња облога прагова).

2. Померите седиште у крајњи предњи положај.

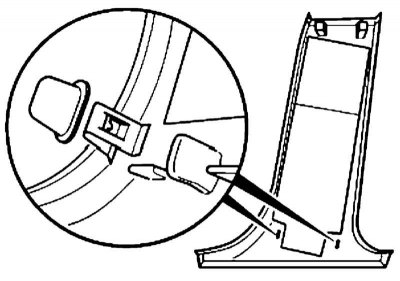

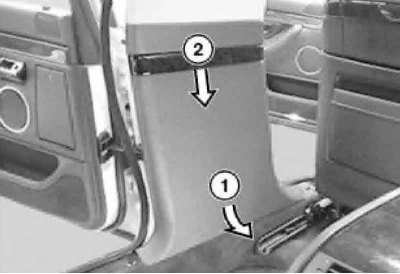

3. Делимично уклоните заштитну облогу са облоге Б стуба. Притисните копче доњег украсног панела Б стуба према унутра (1) и уклоните облогу према доле (2).



4. Инсталација се врши обрнутим редоследом. Замените оштећене причвршћиваче и утикаче.

Б-стуб, горњи део украса

1. Уклоните облогу доњег стуба B.

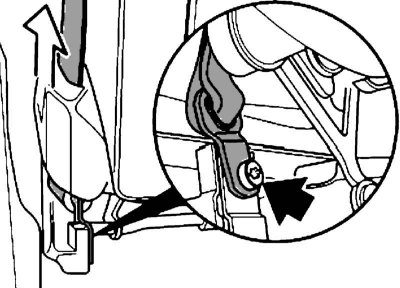

2. Уклоните вијак за причвршћивање предњег сигурносног појаса.

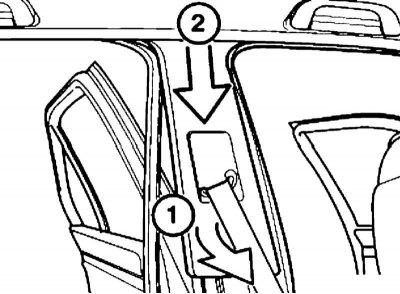

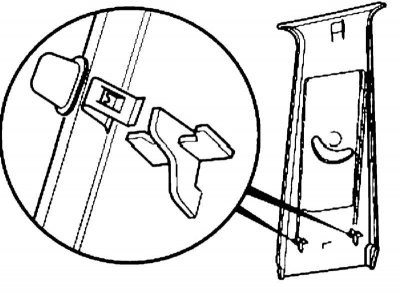

3. Скините заштитну облогу са горњег дела облоге Б стуба. Притисните копче доњег дела облоге Б стуба према унутра (1) и уклоните је надоле (2).



4. Инсталација се врши обрнутим редоследом. Замените оштећене причвршћиваче и утикаче.

Ц-стуб

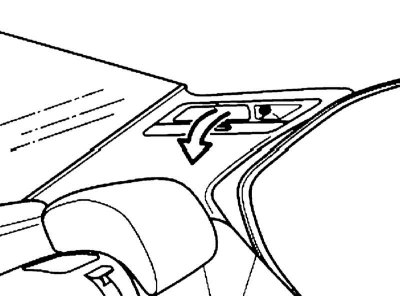

1. Одвојите поклопац задњег светла, уклоните га померањем нагоре и одспојите конектор.

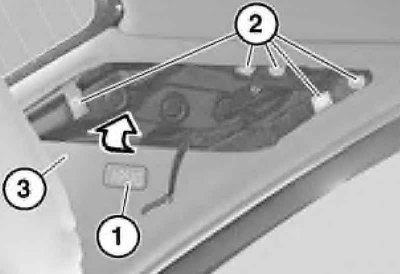

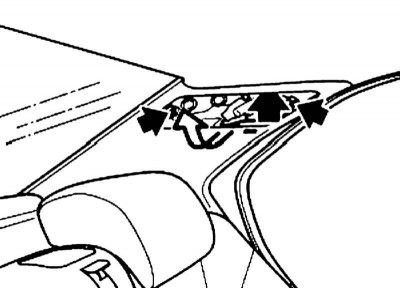

2. На моделима са ваздушним јастуком са Ц-стубовима (означеним са 1), уклоните завртње (2) и уклоните облогу (3) покретом ка унутра и нагоре.



3. На моделима без ваздушног јастука са Ц стубом, уклоните завртње и скините облоге покретима ка унутра и нагоре.

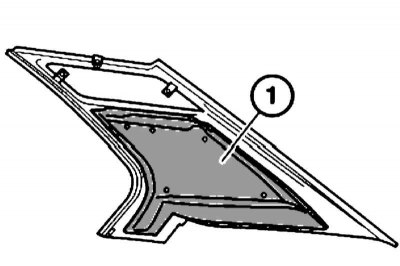

4. Приликом замене украсне плоче, уклоните звучну изолацију (1) са старе плоче и залепите је на нову плочу.

Плафон

1. Уклоните све горње држаче и све облоге стубова.

2. Скините десно предње седиште (погледајте одељак Уклањање и постављање предњих седишта).

3. Уклоните горњи поклопац поклопца (погледајте одељак Уклањање и постављање горњег поклопца отвора Поглавље Тело)

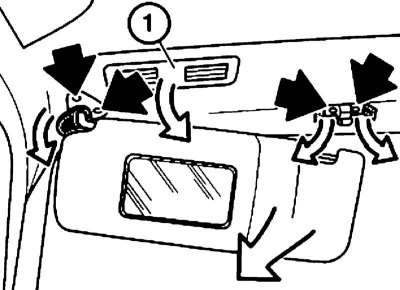

4. Уклоните сијалице са штитника од сунца и огледала (1). Одвојите конекторе, уклоните јастучиће са носача и шарке и одврните завртње. Лагано повуците жицу и одвојите конектор за позадинско осветљење.

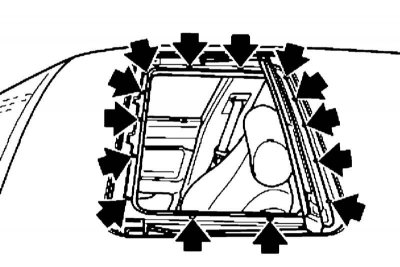

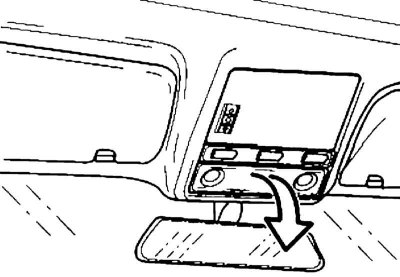

5. Одврните завртње и уклоните заштитни оквир. Приликом замене, замените матице на плафонској облоги ако је потребно.

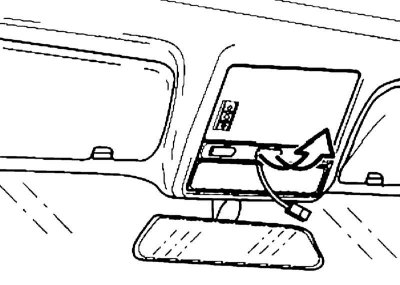

6. Уклоните главни поклопац унутрашњег светла и одспојите конектор.



7. Закачите и уклоните утикач, одвојите конектор.

8. Померите наслон левог предњег седишта у крајњи задњи положај.

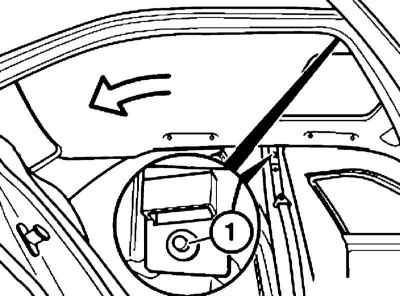

9. На моделима произведеним пре 05.1997. закачите и уклоните причвршћиваче (1) са леве и десне стране. Покретом уназад притисните украсну облогу из металних језичака и уклоните је клизећи према задњим десним вратима. На моделима произведеним од 05.1997. Покретом уназад истисните облогу поклопца из металних језичака и уклоните је клизећи према задњим десним вратима.

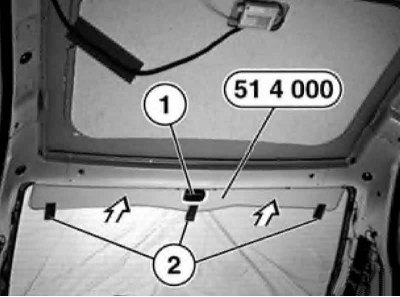

10. Инсталација се врши обрнутим редоследом. Убаците алат бр. 51 4 000 у подножје кровне облоге и причврстите лепљивом траком од тканине (2). На моделима са прикључном кутијом за телефон у аутомобилу, ако је могуће, пређите преко прикључне кутије за ауто телефон (1).

11. Притисните лајсну (1) на алат бр. 51 4 000 покретом нагоре, померите је напред док се не заустави и причврстите. Уклоните алат бр. 51 4 000 и обришите задње стакло.
