Demontare și instalare proiectoarelor de ceață stânga sau dreapta (din 09/2006)
Atenție: Urmați instrucțiunile pentru manipularea lămpilor incandescente (iluminat exterior).

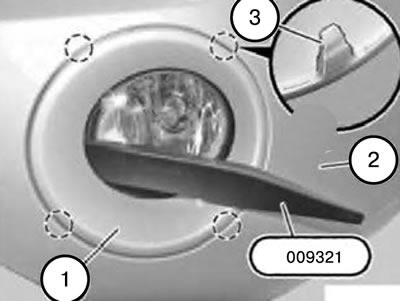

1. Scoateți și apăsați capacul proiectoarelor de ceață (1) din ornamentul barei de protecție față (2) folosind unealta 009321.
Nota:
- La instalare, asigurați-vă că clemele de fixare (1) ale capacului proiectorului de ceață (2) nu sunt deteriorate.
- Acordați atenție poziției corecte și fixării sigure a capacului proiectoarelor de ceață (2) pe ornamentul barei de protecție față.

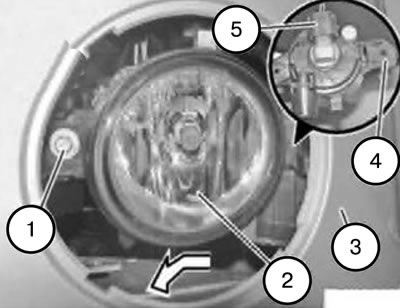

2. Deșurubați șurubul (1).
Cuplu de strângere: 2,5 Nm.
3. Scoateți proiectorul de ceață (2) de pe ornamentul barei de protecție față (3) în direcția indicată de săgeată.
4. Deconectați conectorul (5) și scoateți proiectorul de ceață (2).
Notă: La instalare, introduceți mai întâi elementul de fixare (4) în suportul proiectoarelor de ceață.
5. Scoateți lampa incandescentă.
Notă: Numai la înlocuirea proiectoarelor de ceață.
6. Instalarea trebuie efectuată în ordine inversă demontării, ținând cont de notele de mai sus.
7. Reglați proiectorul de ceață.
Notă: Numai la înlocuirea proiectoarelor de ceață.
