A bal vagy jobb oldali összekötő rúd ki- és beszerelése
Figyelem:
- A 2006/12-es kivitelben a kormányösszekötő rúd és a vezetőcsukló közötti csatlakozást 10 mm-rel megerősítették. Ez azt jelenti, hogy a 2006/12-e előtt gyártott járműveknél a vezetőcsuklót is ki kell cserélni.
- Különböző kialakítású rudak felszerelése megengedett.
1. Távolítsa el az egység védőburkolatának előlapját.
2. Távolítsa el a kormánymű burkolatát.
3. Válasszuk le az első kerékjárati ív védőburkolatát.
4. Távolítsa el a vezetőcsuklót.

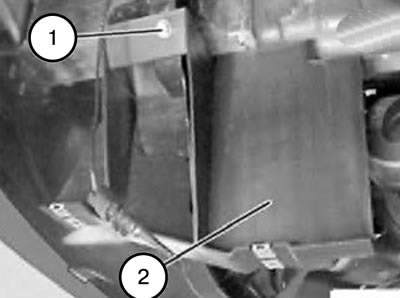

5. Csavarja ki a csavart (1).
6. Csavarja le az anyát a hátoldalról.
7. Fordítsa az első motorvédő lemez konzolját (2) a jármű középtengelye felé, majd lefelé vegye le.

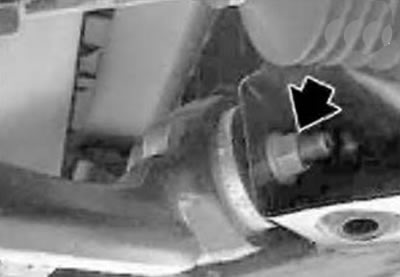

8. Csavarja le az anyát.
9. Távolítsa el a csavart (előre).
10. Távolítsa el a rudat.
Jegyzet:
- Telepítéskor ki kell cserélni az önzáró anyát.
- A menetes csatlakozást akkor húzza meg, amikor a jármű normál terhelés alatt van.
Meghúzási nyomaték: 165 Nm + 90°.
11. A beszerelést a leszerelés fordított sorrendjében kell elvégezni, figyelembe véve a fenti megjegyzéseket.
