Снятие и установка отделки и звукоизоляции задней двери (BMW 7 Series E38)

Отделка

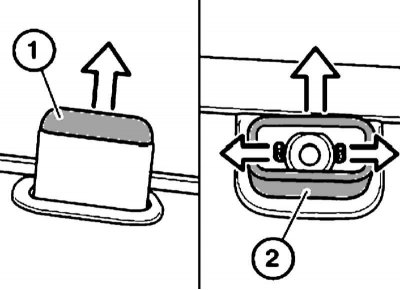

1. Снимите колпачок (1), высвободите фиксатор и снимите кнопку (2) движением вверх.

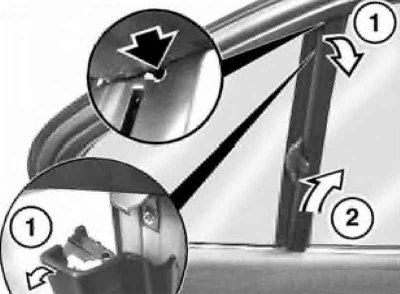

2. При комплектации солнцезащитными шторками на боковых стеклах отцепите шторку (1) вверху и снимите движением назад и вверх (2).

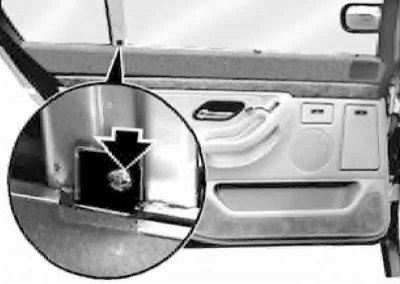

3. При комплектации солнцезащитными шторками на боковых стеклах выверните винт.

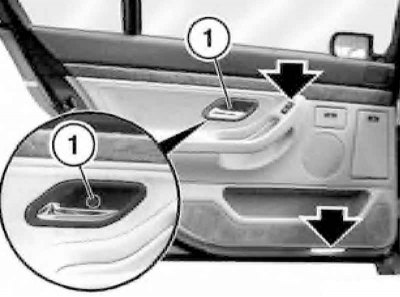

4. Снимите лампу освещения ножного колодца и переключатель стеклоподъемника. Разъедините оба разъема. Снимите заглушку (1) и выверните винт.

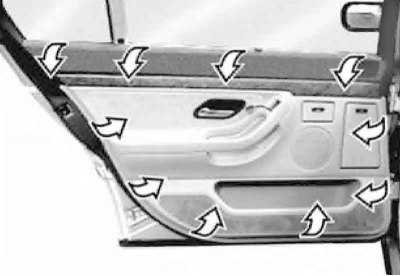

5. Высвободите панель отделки двери из фиксаторов по всему ее периметру, вытяните панель отделки из зажимов движением вверх и протолкните внутреннюю ручку привода замка двери через панель отделки.

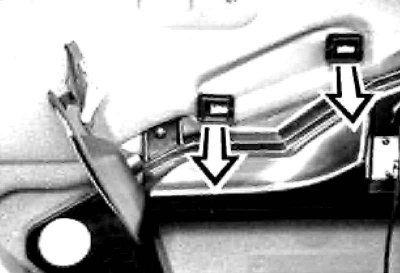

6. Снимите зажимы.

7. Снимите внутреннее нижнее уплотнение стекла двери движением вверх.

8. Установка производится в обратном порядке. Обратите внимание на следующие моменты:

9. Замените поврежденные фиксаторы.

10. При комплектации солнцезащитными шторками на боковых стеклах перед установкой панели отделки двери оттяните штору вверх и проверьте исправность ее функционирования.



11. Проверьте расстояние (A = 14.5±1 мм) между колпачком (1) и направляющей (2). При необходимости снимите кнопку и отрегулируйте положение втулки (3).

Звукоизоляция

1. Снимите облицовку задней двери.

2. На моделях с боковой подушкой безопасности снимите ее.

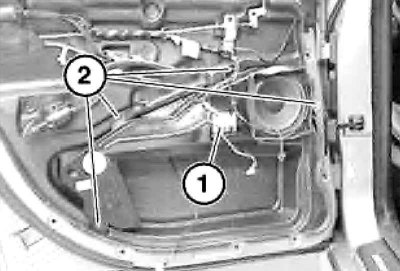

3. Разъедините разъем (1), выверните винты (2) и снимите узел динамика. Снимите ручку привода замка задней двери.

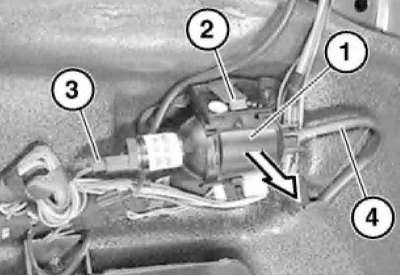

4. Отсоедините центральный источник света (1) от кронштейна (2), разъедините разъем (3) и отсоедините оптоволокно (4) от центрального источника света.

Радиус изгиба оптического волокна не должен быть менее 20 мм.

5. Выверните винты (1) и снимите кронштейн центрального источника света (2).

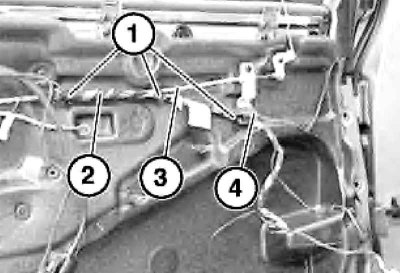

6. Разожмите хомуты (1) на жгуте электропроводки (2) и на тросе (3), разъедините разъемы (4).

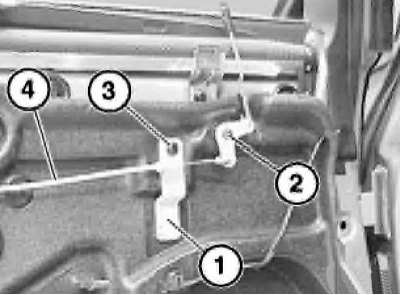

7. Извлеките фиксаторы (1 и 2), выверните винт (3) и отцепите трос (4).

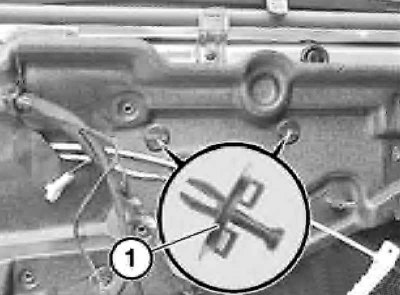

8. Извлеките фиксаторы.

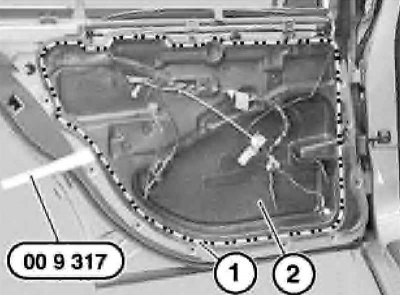

9. Полностью или частично отделите уплотнительный валик (1) и снимите или отогните звукоизоляцию (2).



10. Очистите сопрягаемые поверхности и уложите бутиловый шнур диаметром 6 мм на звукоизоляцию и дверь, нагрейте его техническим феном, наложите звукоизоляцию и сильно прижмите ее по всему периметру с усилием 30 Н/см².

11. Дальнейшая установка производится в обратном порядке.
