Demontare și instalare încuietorii ușii din stânga sau din dreapta față
1. Închideți geamul ușii.
2. Îndepărtați izolația fonică doar din partea din spate.
3. Îndepărtați complet izolația fonică.
Notă: Pentru modificări de securitate.

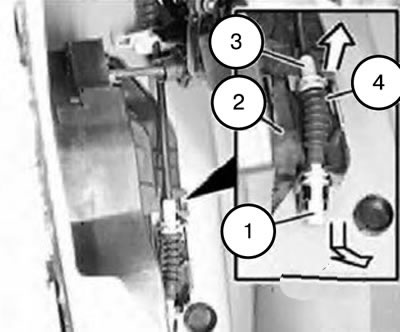

4. Deconectați cablul din partea de jos (1) și de sus (3) de la încuietoarea ușii (2).
Atenţie:
- Cablul trebuie să fie poziționat corect în elementele de fixare de pe încuietoarea ușii (2).
- Garnitura (4) trebuie să fie poziționată corect pe cablu.

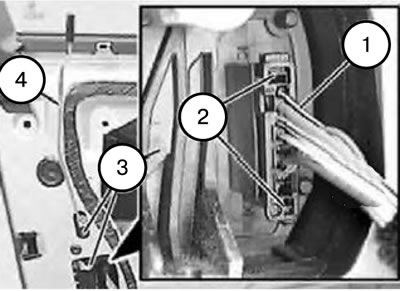

5. Deblocați conectorul (1) apăsând pe cleme (2) și deconectați-l de la încuietoarea ușii (3).
6. Deconectați tija de blocare (4) de la încuietoarea ușii (3).

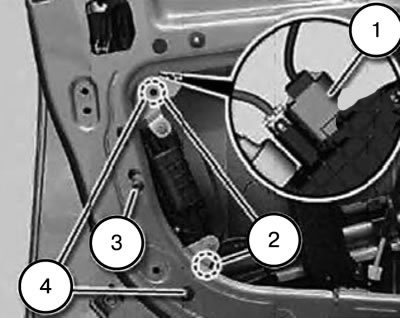

7. Deconectați conectorul (1).
8. Eliberați suportul de sârmă (2).
9. Deșurubați șurubul (3) și deșurubați piulițele (4).
Cuplu de strângere: 7,6 Nm.

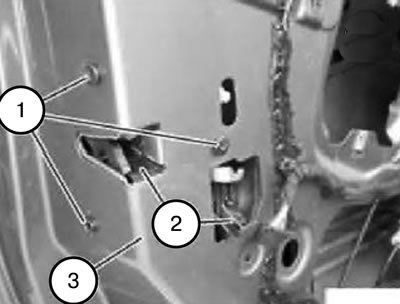

Atenție: La demontare, nu deteriorați garnitura încuietorii ușii.
10. Scoateți șuruburile (1).
11. Scoateți încuietoarea ușii (2) din partea interioară.
Atenție: Pentru a preveni scurgerile și funcționarea defectuoasă a componentelor electrice.
12. Trageți încuietoarea ușii (2) folosind o unealtă specială până la colț (3).

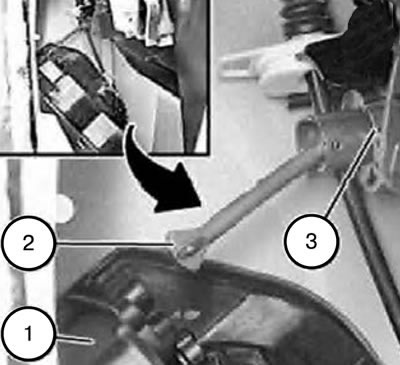

Notă: La instalare, este necesar să introduceți partea interioară a încuietorii ușii (1) în lama (2) a cilindrului încuietorii (3), acordând atenție poziției corecte.

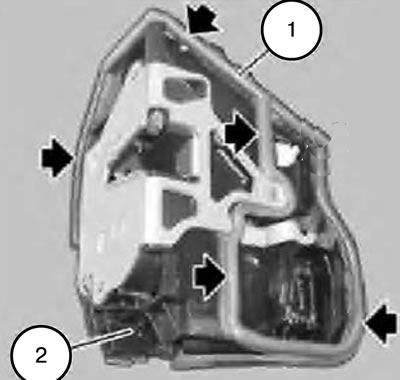

Notă: Garnitura încuietorii ușii (1) (2) nu trebuie să fie deteriorată.

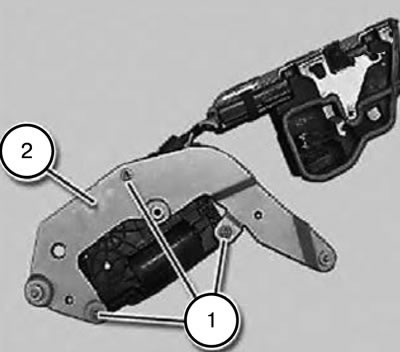

13. Deșurubați piulițele (1) și scoateți suportul (2).
Cuplu de strângere: 4 Nm.

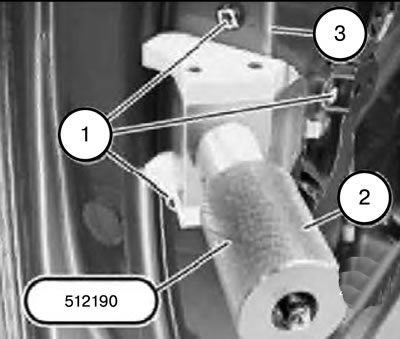

14. Introduceți încuietoarea ușii și înșurubați șuruburile (1) fără a le strânge.
15. Introduceți unealta 512190 în zăvorul deschis până când se fixează în prima poziție de blocare.

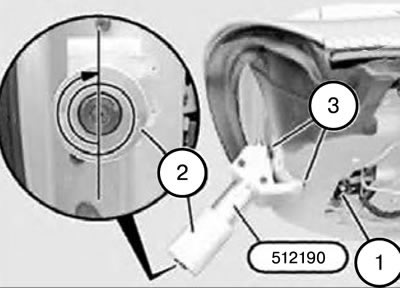

16. Folosind șurubul zimțat (1), strângeți în prealabil încuietoarea ușii (2) până când unealta 512190 se fixează perfect pe colțuri (3).
Atenţie:
- Când strângeți definitiv încuietoarea ușii (1), puteți înșuruba șurubul cu cap zimțat (2) cu maximum 1-1,5 ture în plus (pericol de deteriorare).
- Garnitura încuietorii ușii trebuie să se potrivească uniform pe panoul interior al ușii (infiltrații de apă).
17. Strângeți șuruburile de montare a încuietorii ușii la un cuplu de strângere de 10 Nm.
18. Instalarea trebuie efectuată în ordine inversă demontării, ținând cont de notele de mai sus.
