Nota:
- Distanțele sunt fundamentale pentru lucrările de ajustare.
- Reglarea pieselor caroseriei prinse cu șuruburi se efectuează începând din spate.
- Pe măsură ce balamalele sunt deplasate în continuare, suprafețele nevopsite devin vizibile. Trebuie să fie vopsite în culoarea corespunzătoare.
Atenţie:
- Evitați deteriorarea elementelor adiacente ale caroseriei.
- Dacă opțiunile de ajustare existente se dovedesc insuficiente, sunt permise ajustări minore prin îndreptare.

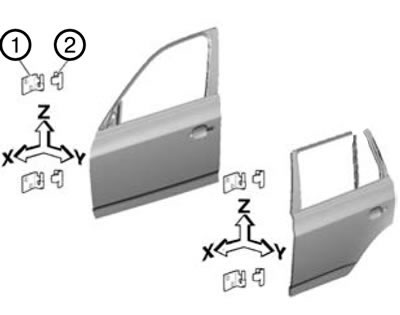

1. Slăbiți șuruburile (1) și (2) de pe balamalele ușii care urmează să fie reglate, în partea superioară și respectiv inferioară.
2. Reglați spațiul dintre uși conform valorii specificate.

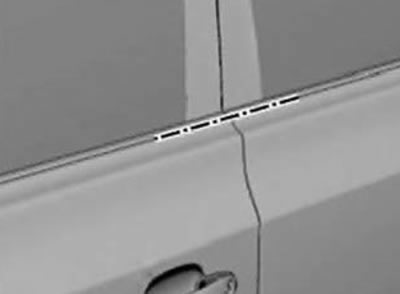

3. Verificați înălțimea de instalare a pieselor adiacente ale caroseriei și ajustați-o dacă piesele nu sunt la aceeași înălțime.
Notă: După finalizarea ajustării, strângeți șuruburile și piulițele balamalelor.
Cuplu de strângere:
- M8: 18,5 Nm.
- M10: 56 Nm.
Notă: Reglați zăvorul de blocare dacă este necesar.

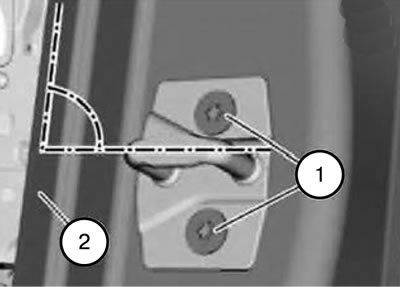

4. Slăbiți șuruburile (1), reglați clema și strângeți din nou șurubul.
Nota:
- După ce șuruburile sunt slăbite, zăvorul trebuie să fie la un unghi de 90° față de marginea interioară (2) a tocului ușii și să gliseze ușor.
- La închiderea ușii, zăvorul nu trebuie să lovească sau să frece părțile interne ale încuietorii. Acordați atenție zgârieturilor.
