Demontare și instalare încuietorii ușii din spate stânga sau dreapta
1. Îndepărtați izolația fonică doar din partea din spate.

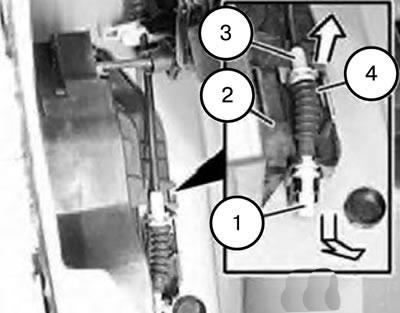

2. Deconectați cablul din partea de jos (1) și de sus (3) de la încuietoarea ușii (2).
Atenţie:
- Cablul trebuie să fie poziționat corect în elementele de fixare de pe încuietoarea ușii (2).
- Garnitura (4) trebuie să fie poziționată corect pe cablu.

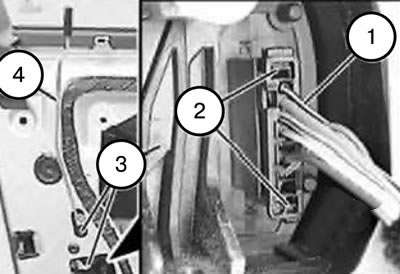

3. Deblocați conectorul (1) apăsând pe cleme (2) și deconectați-l de la încuietoarea ușii (3).
4. Deconectați tija de blocare (4) de la încuietoarea ușii (3).
Atenție: La demontare, nu deteriorați garnitura încuietorii ușii.

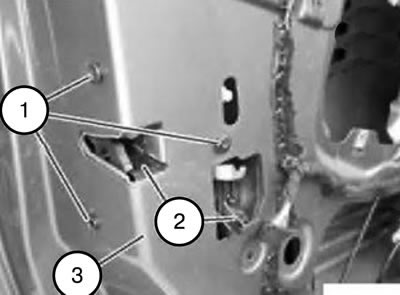

5. Deșurubați șuruburile (1).
6. Scoateți încuietoarea ușii (2) din partea interioară.
Atenție: Pentru a preveni scurgerile și funcționarea defectuoasă a componentelor electrice:
7. Trageți încuietoarea ușii (2) folosind un dispozitiv special până la colț (3).

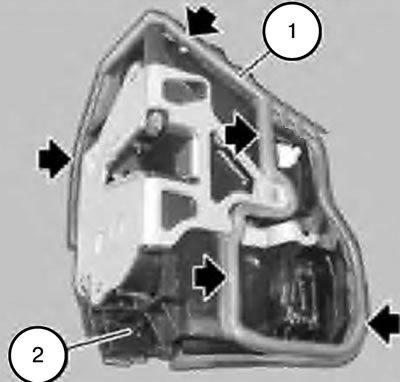

Notă: Garnitura încuietorii ușii (1) (2) nu trebuie să fie deteriorată.

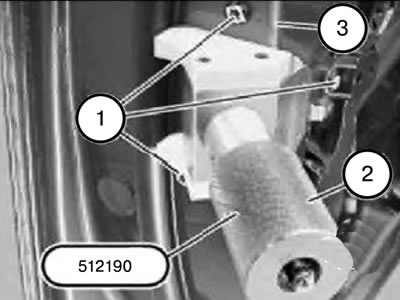

8. Introduceți încuietoarea ușii și înșurubați șuruburile (1) fără a le strânge.
9. Introduceți unealta 512190 în zăvorul deschis până când se fixează în prima poziție de blocare.

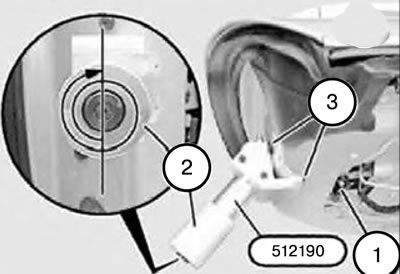

10. Folosind șurubul zimțat (1), strângeți prealabil încuietoarea ușii (2) până când unealta 512190 se fixează perfect pe colțuri (3).
Atenţie:
- Când strângeți definitiv încuietoarea ușii (1), puteți înșuruba șurubul cu cap zimțat (2) cu maximum 1-1,5 ture în plus (pericol de deteriorare).
- Garnitura încuietorii ușii trebuie să se potrivească uniform pe panoul interior al ușii (infiltrații de apă).
11. Strângeți șuruburile de montare a încuietorii ușii la un cuplu de strângere de 10 Nm.

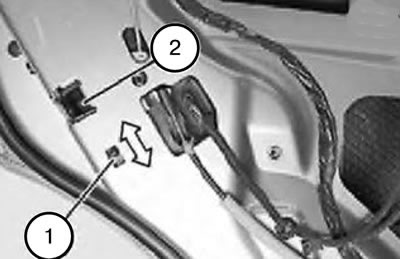

Notă: Verificați funcționarea dispozitivului de siguranță pentru copii (1) din încuietoarea ușii (2).
