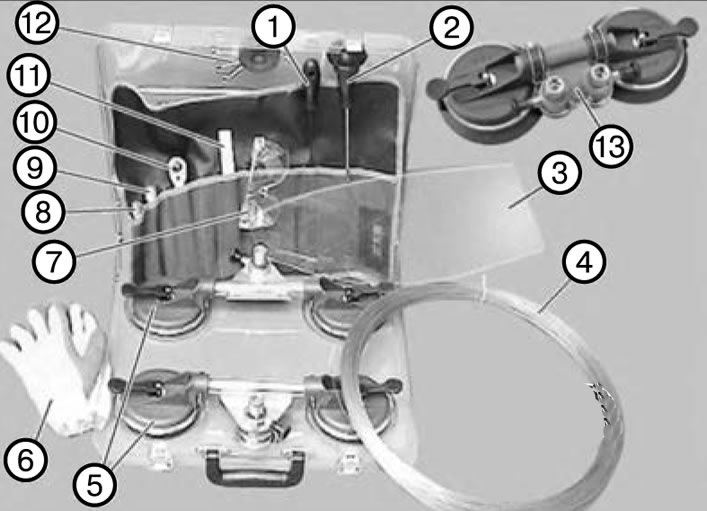

Îndepărtarea geamurilor cu sistemul Roll Out 2000 (BMW X3 E83)

Troliu cu o singură bobină

Notă: Când utilizați sistemul "Roll Out 2000" riscul de deteriorare a vopselei, precum și de deteriorare a sănătății și a proprietății este redus la minimum.

Atenție. Să respecte "Regulile de siguranță atunci când se lucrează pe vehicule echipate cu sistem de BPN (risc de accidentare)".

Atenție: Procedați cu prudență atunci când lucrați cu unelte cu muchii ascuțite și tăiați firele (risc de deteriorare a airbagului pentru cap).

Atenţie:

• Pentru o aderență optimă a ventuzelor la parbriz, ventuzele și parbrizul trebuie să fie curate și uscate.
• Dacă sunetul de clic al încuietorii devine prea puternic, lubrifiați bobina.
• Pentru siguranța personală, purtați întotdeauna ochelari de protecție și mănuși.

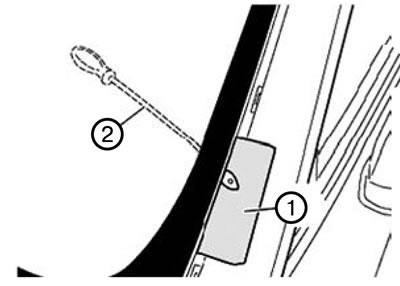

1. Pentru a evita deteriorarea vopselei, acoperiți zona de unde iese dispozitivul de sârmă (2) cu bandă adezivă textilă (1).



2. Tăiați o bucată de lungimea necesară din ghemul de sârmă tăietoare (A).

(A) = diagonala sticlei x 4.

3. Verificați dacă firul se poate agăța de nituri sau cleme; dacă este necesar, introduceți tijele de ghidare în îmbinarea lipită și ghidați firul de-a lungul acestora.

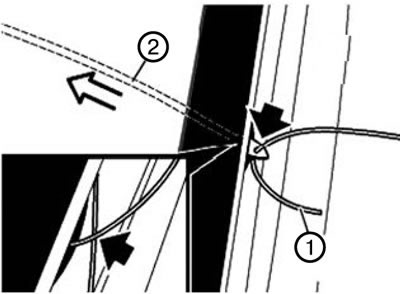

4. Înțepați banda adezivă din interior într-un loc potrivit folosind o unealtă de sârmă (2).

5. Introduceți capătul (1) al firului în orificiul dispozitivului de sârmă (2) și îndoiți-l.

6. Introduceți două bucăți de sârmă transversal, una după alta.

Notă: Când încrucișați bucățile de sârmă, banda de lipici va fi tăiată.

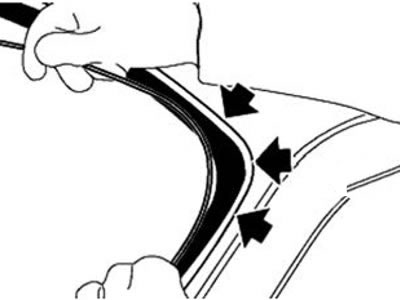

7. Așezați bucla de sârmă rezultată în jurul sticlei, în sens invers acelor de ceasornic, începând de la punctele de intrare. 8. Trageți excesul de sârmă din cabină.

Atenție: Asigurați-vă că firul de tăiere este poziționat sub sticlă, în toate cele patru colțuri.

9. Verificați dacă firul de tăiere nu este prins în cleme sau în flanșa corpului.

10. Fixați sticla din exterior cu bandă adezivă pentru a preveni alunecarea.

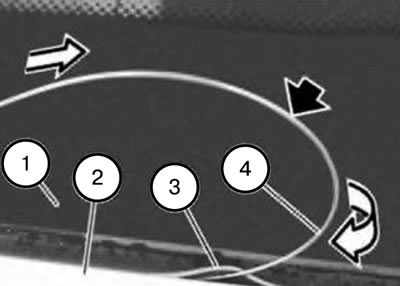

Nota:

• Pentru sticlă (1) cu garnituri instalate (3) sau margini cu strat pulverizat:
• Umeziți firul de tăiere (4) și garniturile (3) de pe sticlă (1) cu apă.
• Faceți o buclă din firul de tăiere (4) (fără îndoituri) și introduceți între geam (1) și deschiderea corpului (2).

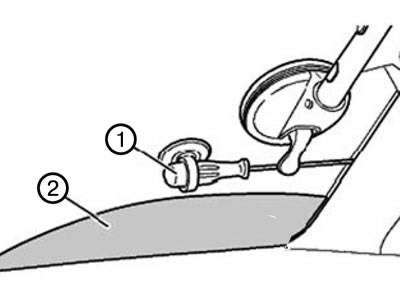

Atenţie:

• Pentru a evita posibile deteriorări și contaminare, acoperiți stâlpii din față, plafonul și tabloul de bord cu o daltă (1) sau sticlă polimerică (2).
• În timpul demontării, mișcați dalta (1) astfel încât firul de tăiere să nu se prindă de aceasta.
• Sticla polimerică (2) trebuie plasată întotdeauna între firul de tăiere și căptușeală.

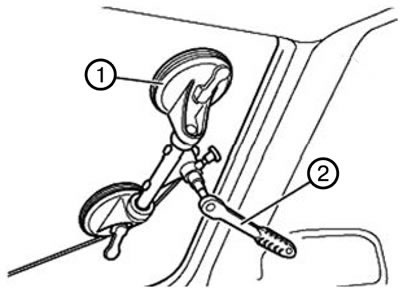

11. Fixați colierul (1) pe sticlă folosind o ventuză.



12. Introduceți capătul cablului în bobina troliului (1).

Nota:

• Rola se rotește într-o singură direcție.
• Asigurați-vă că firul este întotdeauna poziționat în canelura de ghidare a porții (1).

13. Instalați clichetul (2) pe bobină și trageți de fir strâns.

14. Începeți tăierea din partea de jos.

15. Prindeți al doilea capăt al firului în dispozitivul de fixare 513270.

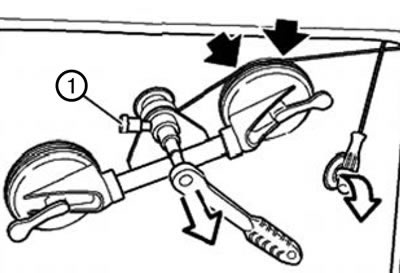

Notă: Înainte de a muta poarta, scoateți clichetul, dalta și extensia.

16. Îndepărtați ventuza porții.

17. Trageți afară butonul negru de blocare (1) și mențineți-l apăsat.

18. Rotiți gulerul și mișcați-l împreună cu ventuza.

19. Instalați clichetul, dalta și, dacă este necesar, extensia.

Notă: Când tăiați în colțuri, asigurați-vă că firul este poziționat în canelura de ghidare a porții, deoarece acest lucru va facilita procesul de tăiere.

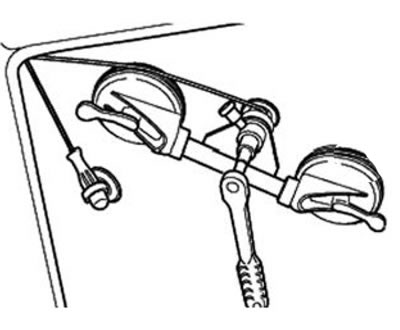

20. Atașați a doua poartă la sticlă folosind o ventuză.



21. Introduceți al doilea capăt al firului în bobina porții.

22. Tăiați partea stângă și colțul din stânga sus așa cum este descris mai sus.

23. Finalizați procesul de demontare.

24. Demontați sistemul "Roll Out 2000".

Troliu cu bobină dublă

Notă: Bobinatorul cu bobină dublă este utilizat pentru geamuri mici.

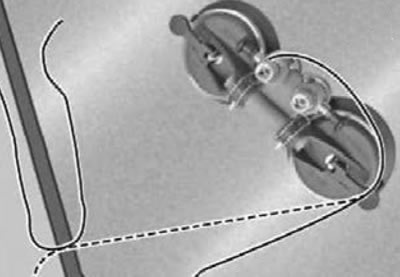

1. Atașați poarta la sticlă folosind o ventuză, astfel încât ambele bobine să fie întoarse în direcția opusă punctului de pornire al firului.

2. Introduceți fie capătul superior al firului în bobina inferioară, fie capătul inferior al firului în bobina superioară.

3. Așezați clichetul pe bobină și trageți strâns de fir.

4. Tăiați aprox. Cusătură lipită de 10 cm.

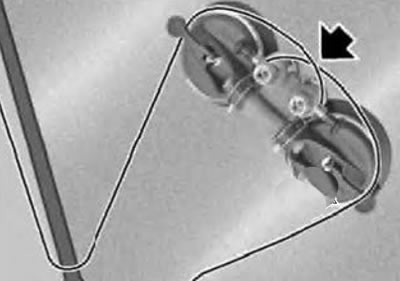

5. Introduceți celălalt capăt al firului în bobina liberă astfel încât bucățile de fir să se încrucișeze.



6. Tăiați linia de lipici până la capăt, folosind bobinele una câte una.

7. Când demontarea este completă, ambele bucăți de sârmă converg în fața bobinelor.

8. Demontați sistemul "Roll Out 2000".

(Textul se bazează pe materiale de pe site: «BMWMAN.ru»)
