Demontare și instalare parbrizului
Atenție: Acoperiți ambele aripi față cu o prelată de protecție.
Nota:
- Eliminarea se face folosind Roll Out 2000.
- Numai la înlocuire se folosește o mașină specială de tăiat cu cuțit vibrator.
1. Scoateți garnitura de cauciuc de pe parbriz.
2. Demontați oglinda retrovizoare interioară.
3. Scoateți senzorul de ploaie/lumină.
4. Scoateți banda de carenaj.

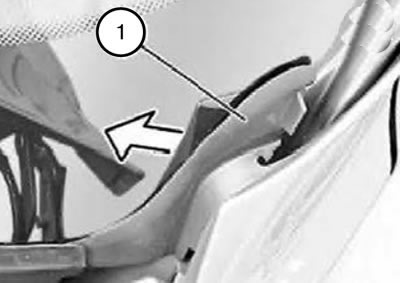

5. Scoateți capacul (1) în direcția indicată de săgeată.

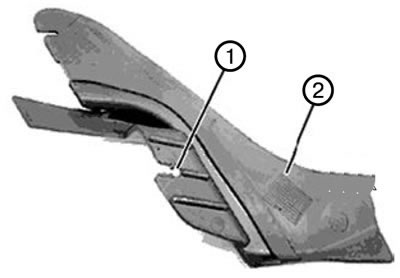

Notă: Elementul de fixare (1) de pe capac (2) nu trebuie deteriorat.

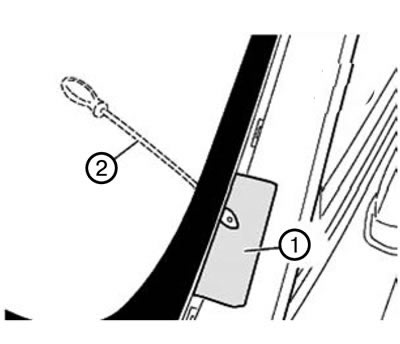

Atenție: Acoperiți corpul din jurul punctului de inserție a firului cu bandă adezivă textilă (1).
6. Introduceți unealta pentru sârmă (2) din kitul Roll Out 2000, perforând banda adezivă.
Notă: Doar pentru înlocuire.

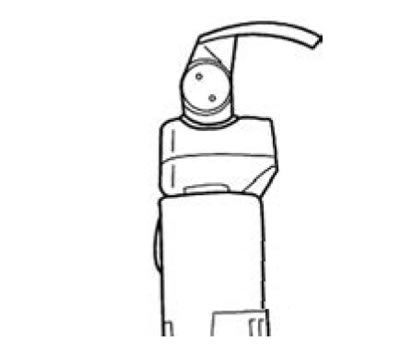

7. Introduceți cuțitul în formă de U (primit prin intermediul Serviciului de Livrare Piese BMW) în dispozitiv:
- lamă lungă de 24 mm pentru partea superioară și laterale.
- lamă de 36 mm pentru partea inferioară și partea inferioară/laterale.
8. Ascuțiți cuțitul pe o piatră de ascuțit rotativă (chiar dacă cuțitul este nou).
9. Introduceți cu grijă cuțitul între caroserie și parbriz.
10. Ghidați lama tăietoare a cuțitului paralel cu parbrizul.
11. Tăiați banda adezivă cât mai aproape de marginea parbrizului.

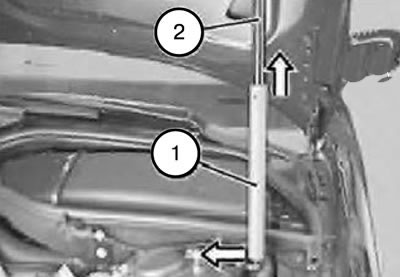

Nota:
- Când tăiați în partea de jos, capota trebuie să fie în poziția de service.
- Firele și furtunurile rămân conectate.
12. Aduceți capota în poziția de service.
13. Tăiați banda de lipici din partea de jos a parbrizului.
14. Demontați parbrizul folosind uneltele 513010.
15. Îndepărtați banda adezivă de pe întreg perimetrul.

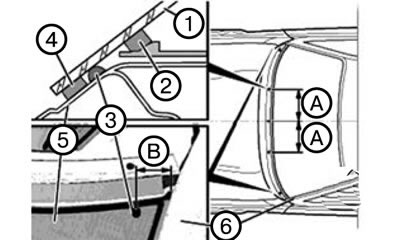

A. Aproximativ 342 mm. B. Aproximativ 35 mm. 1. Parbriz. 2. O bandă de cauciuc spumant. 4. O bandă de lipici.
Atenţie:
- Pentru a evita deteriorarea parbrizului și zgomotul.
- Îndepărtați complet resturile vechilor tampoane distanțiere (3) și marcați cu precizie locația de instalare a celor noi.
16. Lipiți tamponul distanțier semicircular (3) la capătul rotunjirii la carenaj (5), așa cum se arată în figură:
- centru carenaj (5)
- la o distanță (A) de centrul carenajului (5)
- la o distanță (B) de cadrul lateral (6)

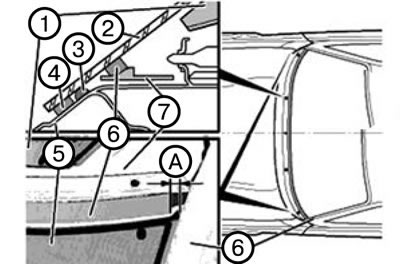

A. Aproximativ 20 mm. 1. Ornament panou de bord. 2. Parbriz. 3. Tampon distanțier rotund. 4. O bandă de lipici. 5. Carenaj (scutul). 7. Izolare fonică a părții superioare a scutului frontal.
Atenție: Imediat înainte de instalarea parbrizului (2), apăsați (la reinstalarea cu o rolă manuală) sau lipește-l (la înlocuire) bandă de cauciuc spumat (6). În caz contrar, banda de cauciuc spumat expandabilă poate strânge banda adezivă (4) (scurgeri, zgomot în timpul mișcării).
17. Lipiți o nouă bandă de cauciuc spumat (6) pe izolația fonică (7).
18. Banda de cauciuc spumos (6) trebuie lipită doar până la distanța (A) față de cadrul lateral (8).

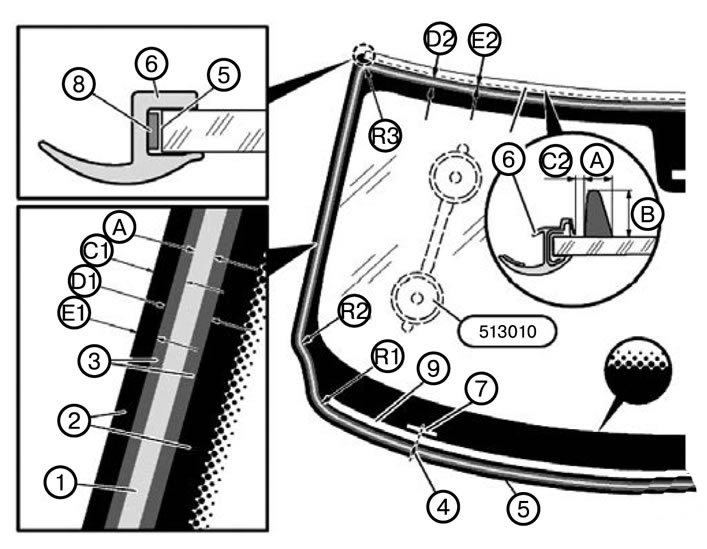

Schema de lipire a parbrizului: 1. O bandă de lipici. 2. Acoperire ceramică. 3. Strat de grund. 4. Punctul de început al benzii de lipici. 5. Margine de sticlă. 6. Margine de cauciuc în partea de sus. 7. Fereastră de vizualizare pentru numărul de identificare al vehiculelor din SUA. 8. Bandă adezivă. 9. Bandă de cauciuc spumant. A. 7±1 mm (lățimea benzii de lipici). Lățime 11 mm (grosimea benzii adezive). C1. 8 ±0,5 mm (distanță de la 1 la 5). C2. 2 ±0,5 mm (distanță de la 1 la 6). D1. 19 ±2 mm (lățime de la 3). D2. 16 mm (lățime de la 3). E1,4 mm (distanță de la 3 la 5). E2,0 mm (distanță de la 3 la 6). R1. aprox. 40 mm (raza 1 în partea de jos). R2. Aprox. 25 mm (rază 1 în mijloc/jos). R3. Aprox. 15 mm (raza 1 în partea de sus).
19. Instalați două scule 513010 pe căruciorul de reparații. Umeziți ventuzele și fixați geamul lateral din exterior.
Notă: Când reutilizați un parbriz vechi, îndepărtați orice adeziv rămas până la o grosime a stratului de 0,5 mm și apăsați banda de cauciuc spumat (9) cu o rolă manuală.
20. Instalați garnitura de cauciuc (6), acordând atenție marcajului central de pe garnitura de cauciuc și de pe baza parbrizului și a oglinzii. Îndepărtați folia de protecție de pe banda adezivă (8) de pe părțile stânga și dreapta și apăsați-o pe marginea (5) a sticlei.
Notă: Partea (B) a benzii adezive (1) trebuie să fie aproape perpendiculară pe marginea sticlei (5) sau pe marginea de cauciuc (6).
21. Întindeți adezivul pe îmbinare (4) folosind unealta 009322.

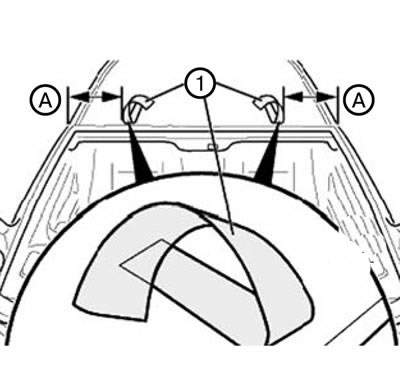

Notă: Zonele în care se aplică banda adezivă polimerică (1) trebuie să fie lipsite de grăsime și praf.
22. Aplicați două benzi (1) de bandă adezivă polimerică galbenă pe acoperiș la o distanță (A) de colțurile exterioare.
Lungime: 400 mm.
A = 250 mm.

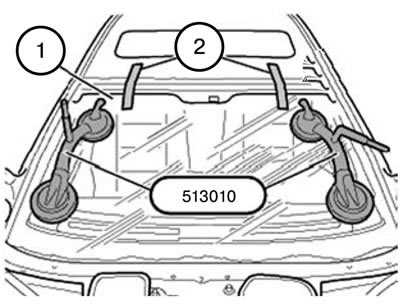

23. Introduceți cu grijă parbrizul (1) folosind unealta 513010
- 1) Introduceți mai întâi de sus.
- 2) Aliniați simetric pe laterale.
- 3) Apoi introduceți de jos și apăsați.
- 4) Apăsați parbrizul în sus până când garnitura este așezată uniform pe panoul acoperișului.
- 5) Fixați parbrizul în această poziție în partea de sus cu două benzi (2) de bandă adezivă polimerică galbenă.

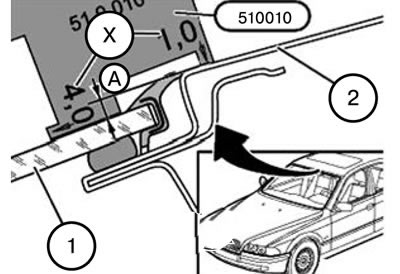

Notă: Parbrizul (1) trebuie să fie încastrat în raport cu ornamentele exterioare ale plafonului (2). Aceasta este singura modalitate de a preveni zgomotul generat de fluxul de aer.
24. Instalați unealta 510010 de-a lungul axei centrale a vehiculului, în funcție de dimensiunea (A), și verificați dimensiunea la care este încastrat parbrizul (1).
Dimensiunea adânciturii parbrizului (A):
- A = 2,3 + 1 mm.
- X = Puncte de măsurare 1 - 4 mm.
