Demontare și instalare lunetei
Atenție: Nu deteriorați firele de încălzire/antenă ale lunetei.
Nota:
- Eliminarea se face folosind Roll Out 2000.
- Numai la înlocuire se folosește o mașină specială de tăiat cu cuțit vibrator.
1. Scoateți ornamentele cadrului lunetei.
2. Scoateți eleronul spate.
3. Scoateți brațul ștergătorului de lunetă.
4. Scoateți motorul ștergătorului de lunetă.

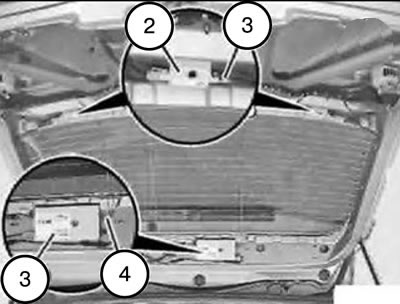

5. Deconectați conectorii (1) de la bucla de obstrucție stânga/dreapta (2) și fixați firele pe luneta cu bandă adezivă.
6. Deconectați conectorul (4) de la amplificatorul antenei (3) și fixați firul pe luneta cu bandă adezivă.

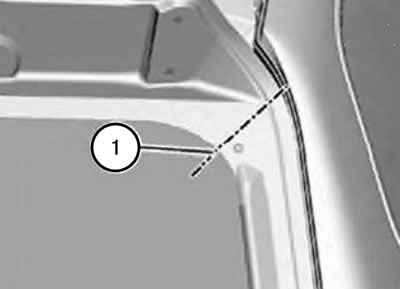

Atenție: Acoperiți corpul din jurul punctului de inserție a firului cu bandă adezivă din material textil (pericol de deteriorare).

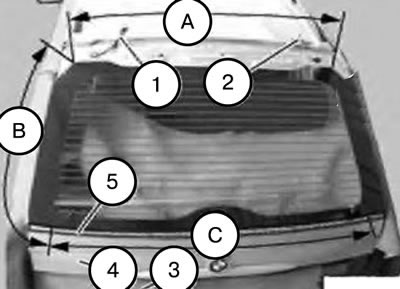

7. Introduceți unealta de sârmă din kitul Roll Out 2000 de-a lungul liniei (1), perforând banda adezivă.
- (A) Cuțit de 24 mm lungime - pentru partea de sus.
- (B) Cuțit de 45 mm lungime - pentru laterale.
- (C) Cuțit de 24 mm lungime - pentru partea de jos.
8. Introduceți prelata de protecție (3) între rama lunetei și caroserie și fixați-o cu bandă adezivă.
9. Lipiți banda adezivă textilă (5) în partea de jos, între lunetă și rama lunetei.
Notă: Pentru tăierea lunetei se folosesc cuțite de două mărimi (pericol de deteriorare).
Notă: Partea de sus (A) se taie prima.

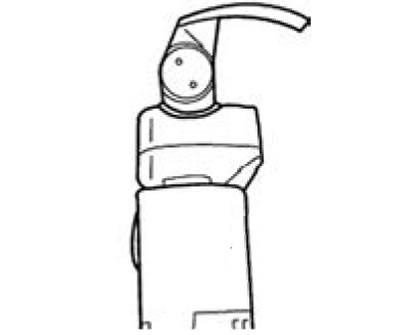

10. Introduceți cuțitul în formă de U (primit prin intermediul Serviciului de Livrare Piese BMW) în dispozitiv.
11. Ascuțiți cuțitul pe o piatră de ascuțit rotativă (chiar dacă cuțitul este nou).
12. Introduceți cu grijă cuțitul între caroserie și lunetă.
13. Ghidați lama tăietoare a cuțitului paralel cu luneta.
14. Tăiați banda de adeziv cât mai aproape de marginea lunetei.
Atenție: Procedați cu precauție când tăiați în zona de contact electric (pericol de deteriorare).

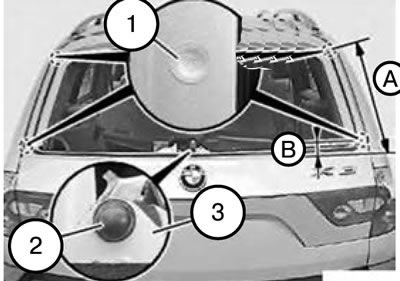

Notă: Sunt instalate patru tampoane distanțiere semicirculare (Î = 2,2 mm) și un tampon distanțier semicircular de forma A (Î = 5 mm).
15. Îndepărtați complet resturile vechilor tampoane distanțiere și marcați cu precizie locația pentru instalarea celor noi.
16. Lipiți tampoanele distanțiere semicirculare (H = 2,2 mm) (1) pe extrudare la o anumită distanță (A și B).
- A = aproximativ 30 mm.
- B = aproximativ 410 mm.
17. Lipiți tamponul distanțier semicircular (forma A) (2) pe limbă (3).

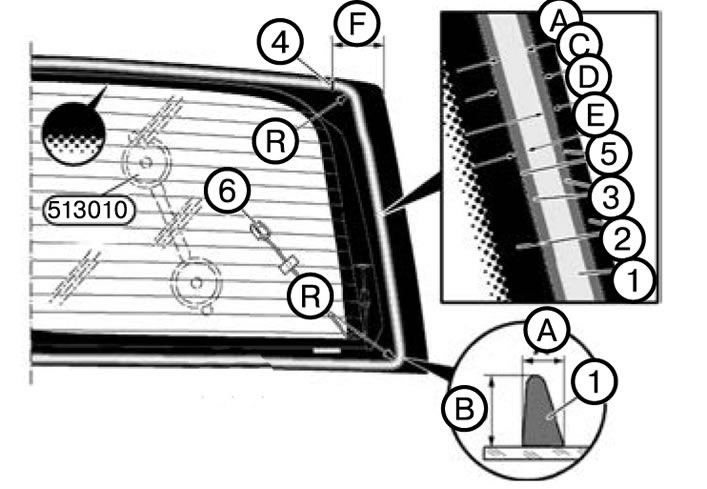

Schema de lipire a lunetei: 1. O bandă de lipici. 2. Acoperire ceramică. 3. Strat de grund. 4. Punctul de început al benzii de lipici. 5. Marcaje pentru aplicarea grundului. 6. Conectori pentru conectarea sistemului de încălzire a lunetei. A. 7±1 mm (lățimea benzii de lipici). Lățime 11 mm (grosimea benzii adezive). C. Lățimea benzii de grund este specificată în paragraful 5. D. 2±0,5 mm (distanță de la 1 la 5). E. 1 mm (distanță de la 1 la 5). F. Aproximativ 80 mm (distanță de la 4 până la marginea ferestrei). R. Aproximativ 11 mm (raza benzii de lipici)
18. Instalați două scule 513010 pe căruciorul de reparații. Umeziți ventuzele și fixați geamul lateral din exterior.
19. Când reutilizați vechea lunetă, îndepărtați adezivul rămas până la o grosime a stratului de 0,5 mm.
20. Aplicați grund între marcaje (5).
Notă: Partea (B) a benzii adezive (1) trebuie să fie aproape perpendiculară pe marginea ferestrei.
21. Întindeți adezivul pe îmbinare (4) folosind unealta 009322.

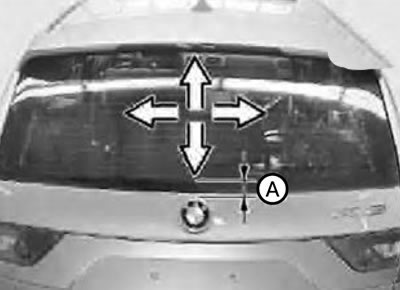

22. Montați luneta folosind unealta 513010:
- 1) Introduceți în partea de sus.
- 2) Aliniați simetric pe laterale.
- 3) Introduceți în partea de jos la o anumită distanță (B) și apăsați.
- 4) Fixați luneta în această poziție cu bandă adezivă galbenă din polimeri.
Distanța (A) de la marginea inferioară a lunetei până la cadru: 5 mm.
