Demontare și instalare grinzii de susținere a ornamentului barei de protecție față
1. Scoateți ornamentul barei de protecție față.

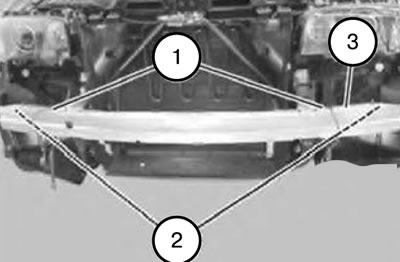

2. Deconectați suporturile de cabluri (1) de la grinda de susținere (3).
3. Deconectați conectorii (2) ai semnalelor sonore ale claxonului.
Notă: Dacă este necesar, scoateți firul sistemului de spălare a farurilor.
Notă: Dacă sunt deteriorate, înlocuiți suporturile de cablu (1).

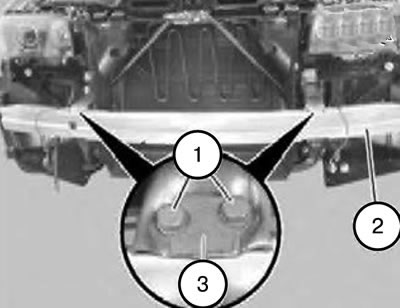

4. Slăbiți conexiunea filetată (1).
5. Scoateți șuruburile și șaibele (3).
6. Scoateți grinda de susținere (2).
Cuplu de strângere: 28 Nm.

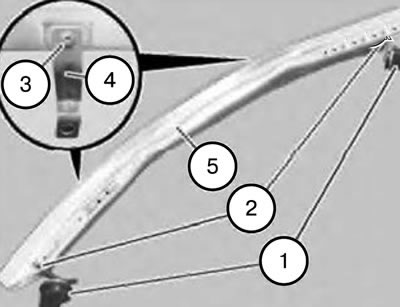

7. Slăbiți piulițele (2) și scoateți claxonurile (1).
Notă: Doar pentru înlocuire.
8. Slăbiți șuruburile sau scoateți niturile (3) și scoateți suporturile (4).
Notă: Doar pentru înlocuire.
Nota:
- În funcție de nivelul de proiectare, pot fi instalate diverse console (4) cu diferite opțiuni de montare.
- Bare de protecție standard.
- Suport (4) în fața grinzii de susținere (5), fixat cu nituri.
- Kit aerodinamic pentru M-Styledo 02/2006.
- Suport (4) în spatele grinzii de susținere (5), fixat cu șuruburi.
- Kit aerodinamic în stil M din 03/2006.
- Suportul (4) în fața grinzii de susținere (5), fixat cu șuruburi.
9. Instalarea trebuie efectuată în ordine inversă demontării, ținând cont de notele de mai sus.
