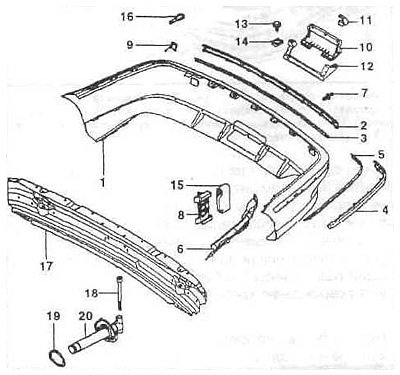

1 — облицовка;
2 — задняя накладка;
3 — средний щиток;
4 — боковая накладка;
5 — щиток;
6 — теплоизоляция;
7 — разжимная заклепка;
8 — держатель;
9 — крышка для буксировочной проушины;
10 — крышка;
11 — скоба;
12 — усилитель;
13 — шестигранный болт-саморез;
14 — жестяная гайка;
15 — скользящая деталь;
16 — проушина для буксировки;
17 — крепление;
18 — болт с шестигранной головкой;
19 — прокладка;
20 — ударопоглощающий буфер.
Снятие
Снимите защитные панели в арках колес слева и справа. Для этого подденьте раздвижные зажимы, предварительно выбив штифты в середине зажима изогнутым шестигранным ключом (размером от 2,5 до 3,0 мм). Если зажимы имеют крышку, то нужно вначале поддеть раздвижной штифт отверткой, а затем снять зажим. Затем вытащите панели сбоку от бампера.
Откройте багажник, снимите заднюю облицовку. Открутите слева и справа по три гайки крепления бампера (на 13 мм).
У автомобилей с системой контроля дистанции при парковке ослабьте хомут проводов, отсоедините штекер и освободите провод. Вытащите бампер назад вместе с помощником.
Установка
Установка осуществляется в последовательности, обратной снятию.
