Снятие и установка распределителя контактного зажигания (BMW 3 Series E21)

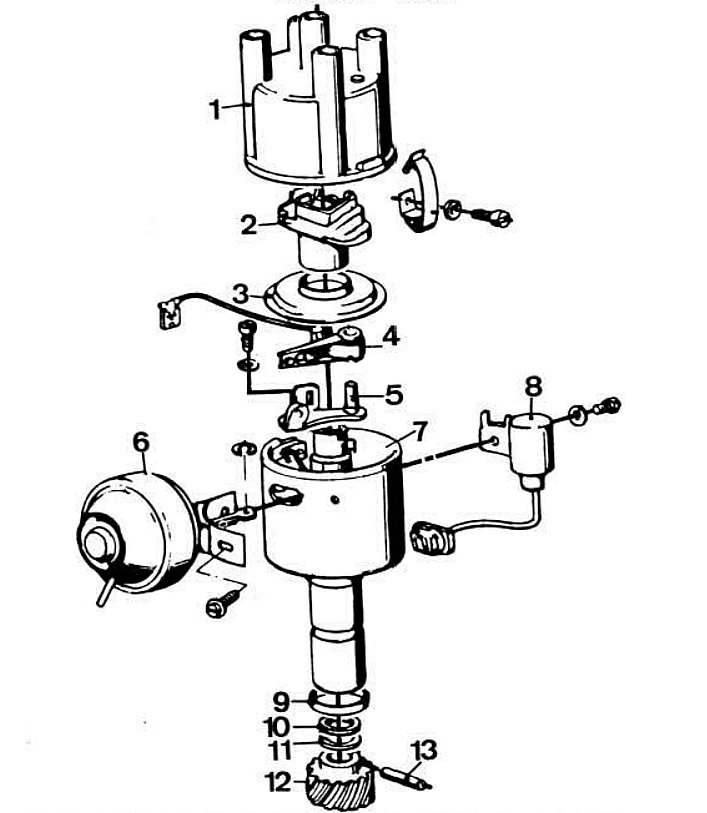

Детали распределителя контактной системы зажигания:
1 — крышка; 2 — ротор; 3 — защитный экран; 4 — подвижный контакт прерывателя; 5 — неподвижный контакт прерывателя; 6 — вакуумный регулятор; 7 — корпус; в — конденсатор; 9 — сальник; 10 — уплотнительное кольцо; 11 — упорная шайба; 12 — шестерня привода распределителя; 13 — штифт.

Снятие

Отсоедините провода свечей и снимите крышку распределителя зажигания.

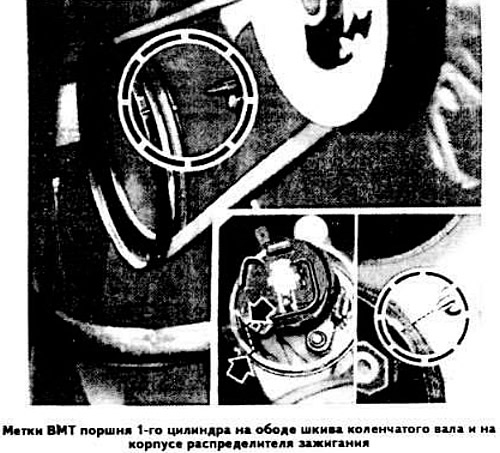

Поверните коленчатый вал в положение, соответствующее ВМТ хода сжатия в 1-ом цилиндре, одновременно совместив метку на роторе с меткой на корпусе распределителя зажигания. При этом метка ВМТ «ОТ» на маховике должна быть видна в люке картера сцепления.

Поверните коленчатый вал в положение, соответствующее ВМТ хода сжатия в 1-ом цилиндре, одновременно…

Отсоедините от распределителя вакуумные шланги и провод низкого напряжения.

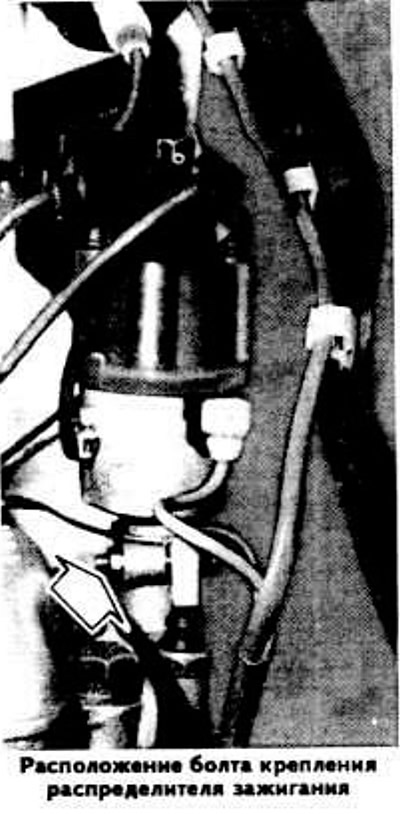

Снимите распределитель зажигания, отвернув болт крепления фланца.

Установка

Установите распределитель зажигания в гнездо, совместив метку на роторе с меткой на корпусе распределителя.

Присоедините к распределителю провод низкого напряжения и поверните вручную болт крепления фланца распределителя.

Присоедините к распределителю провод низкого напряжения и поверните вручную болт крепления фланца…

Поставьте на место крышку распределителя зажигания и присоедините к ней свечные провода.

Установите момент зажигания.

(Изучите первоисточник по ссылке на сайте «BMWMan»)
