Примечание. Соблюдать порядок отсоединения и подключения аккумуляторной батареи.
2. Привести капот в монтажное положение.
3. Снять крышку с эмблемой BMW.
4. Снять корпус воздушного фильтра.
5. Снять коллектор.
6. Снять коробку воздухопритока.
7. Снять перегородку отопителя.
8. Снять левую перегородку отсека вспомогательных механизмов двигателя.
9. Извлечь жгут проводов двигателя из отсека управляющей электроники.
10. Слить охлаждающую жидкость.
11. Снять расширительный бачок.
12. Снять радиатор водяного охлаждения.
13. Снять ремень привода компрессора кондиционера.
14. Снять ремень привода генератора.
15. Отсоединить топливопроводы (подающий и отводящий).
16. Снять переднюю/среднюю панель защиты.
17. Снять пластину жесткости.
18. Снять оба приводных вала колес.
19. Снять водяной клапан с дополнительным отопителем.
20. Отсоединить от рулевого механизма сдвоенный кран.
21. Отвернуть крепление компрессора кондиционера и отвести его в сторону.
22. Снять систему выпуска ОГ.
Внимание:
- Собрать вытекающее топливо в подходящую емкость и отправить на утилизацию.
- Соблюдать действующие в стране предписания по утилизации.

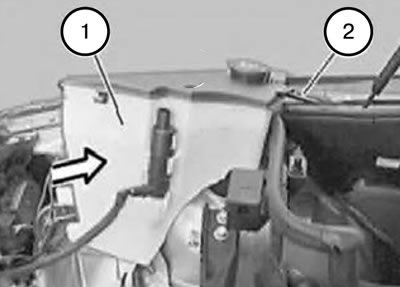

23. Отсоединить все разъемы на бачке (1) стеклоомывателя.
24. Выдавить бачок (1) стеклоомывателя в направлении, указанном стрелкой, движением вверх.
25. Закрепить бачок (1) стеклоомывателя бандажом (2).

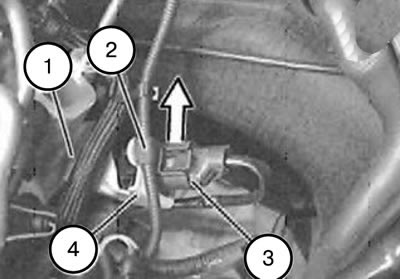

26. Освободить разъем (3) лямбда-зонда из зажима в направлении, указанном стрелкой.
27. Разжать держатель (2) провода.
28. Вывернуть задний болт (1) на головке блока цилиндров.
29. Снять кронштейн (4).

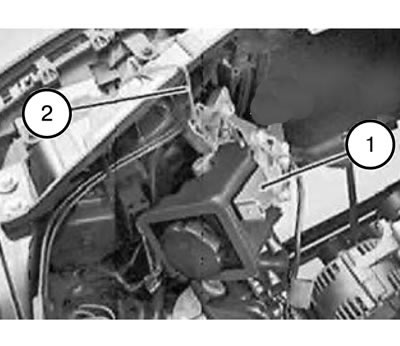

30.Закрепить насос гидроусилителя рулевого управления (1) с бачком бандажом (2) на щите передка.
31. Отвернуть гайки (1).
32.Закрепить клапан (2) с вакуум-ресивером на двигателе.
33. Отсоединить и отвести в сторону вакуумный трубопровод.

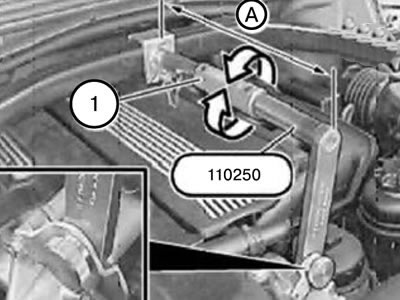

34. Снять приспособление 110250.
Внимание. Двигатель опрокидывается вперед опасность повреждения.
35. Снять тягу (1).

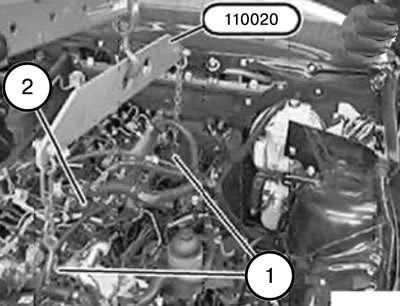

36. Закрепить жгут (2) проводов двигателя на двигателе, чтобы он не упал.
37. Установить приспособление 110020 на двигатель.
Внимание:
- Обратить внимание на цепь приспособления 110020.
- Поднимать двигатель можно только за специально предназначенные для этого проушины (1).
38.Отвернуть гайку (1) на правом кронштейне опоры двигателя.

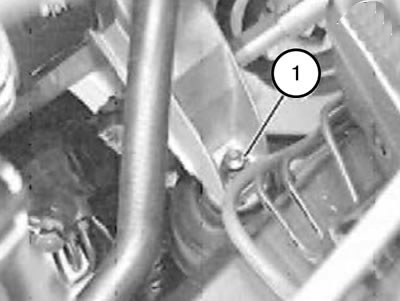

39. Отвернуть гайки (1) на левом и правом кронштейне опоры двигателя.
40. Отвернуть крепление перемычки соединения с массой на правом кронштейне опоры двигателя.
Внимание. Узкие места:
- рулевой механизм;
- конденсатор;
- щит передка.
41. Осторожно снять двигатель.
42. Собрать двигатель.
43. Заполнить систему охлаждения и проверить на герметичность.
44. Проверить уровень масла в двигателе.
