Снятие и установка распределителя зажигания (BMW 5 Series E28)

Оглавление: Система TCI ↓ Система Motronic ↓

Система TCI

Снятие

1. Отсоедините после тщательной маркировки от крышки распределителя зажигания высоковольтные провода катушки зажигания и свечей зажигания (смотри Главу Текущее обслуживание автомобиля).

2. Снимите свечу зажигания №1 (ближайшая к передку двигателя).

3. Вручную проверните двигатель до Верхней Мертвой Точки (ВМТ) такта сжатия поршня №1 (смотри Часть Ремонтные работы, проводимые без извлечения двигателя из автомобиля).

4. Внимательно отметьте вакуумные шланги, если к распределителю зажигания их подходит более одного.

5. Отсоедините вакуумные шланги.

6. Отсоедините от распределителя провода первичной цепи зажигания.

6. Отсоедините от распределителя провода первичной цепи зажигания.

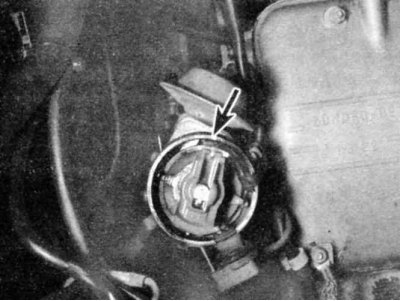

7. Отметьте положение бегунка по отношению к корпусу распределителя зажигания (показан стрелкой). Также отметьте положение корпуса распределителя зажигания относительно двигателя.

8. Снимите крепежную гайку или болт и скобу.

9. Снимите распределитель зажигания.

Не проворачивайте двигатель при снятом распределителе зажигания.

Установка

Перед установкой распределителя зажигания убедитесь, что поршень №1 все еще находится в ВМТ такта сжатия.

1. Вставьте в двигатель распределитель зажигания, разместив регулировочную скобу над крепежным отверстием. Не препятствуйте при установке распределителя зажигания повороту оси распределителя.

2. Установите крепежную гайку или болт. Перед затягиванием гайки или болта необходимо совместить метки, предварительно нанесенные на корпус распределителя, бегунок и двигатель.

3. Установите крышку распределителя зажигания.

4. Присоедините к распределителю провода.

5. Присоедините высоковольтные провода свечей зажигания.

6. Присоедините в соответствии с маркировкой вакуумные шланги.

7. Проверьте момент зажигания (смотри Раздел Проверка функционирования и регулировка момента зажигания (система TCI)).
