Снятие и установка распределителя зажигания

Снятие

Отключить провод массы от аккумулятора.

Четырехцилиндровый двигатель

Снять защитный колпак с распределителя зажигания. Предварительно отсоединить провод массы.

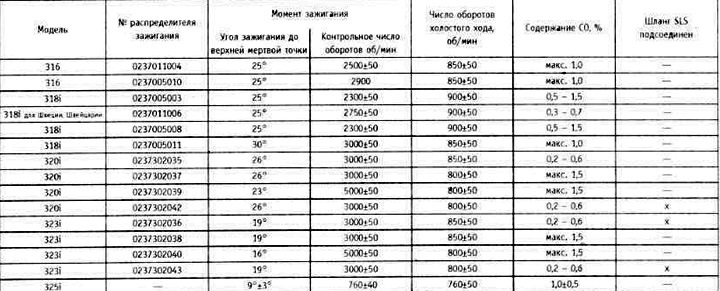

Таблица. Момент зажигания / Содержание СО / Число оборотов холостого хода двигателя

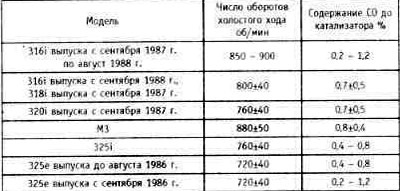

Автомобили с катализатором

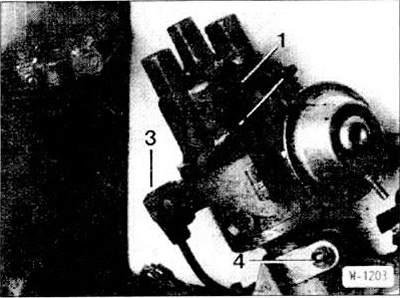

Снять крышку распределителя зажигания -1-, для чего освободить с помощью отвертки 2 стопорные скобы -2- по бокам распределителя.


Отсоединить разъем -3- датчика импульсов.

Шестицилиндровый двигатель

Снять корпус воздушного фильтра с расходомером воздуха.

Снять крышку распределителя зажигания, для чего нажать отверткой на 2 запорных винта и повернуть их на ¼ оборота влево.

Отсоединить провод массы.

Снять провода со свечей зажигания и вывернуть свечи.

Отсоединить вакуумные шланги от вакуумной мембраны

Установить двигатель в положение ВМТ 1-го цилиндра. Для этого установить коробку передач в ней траль и проворачивать двигатель головкой ключа 27/30 мм за центральный болт шкива коленчатого вала в направлении вращения двигателя (по часовой стрелке) до совпадения метки на контактном язычке бегунка распределителя зажигания с риской на корпусе распределителя; если требуется, приподнять пыльник.

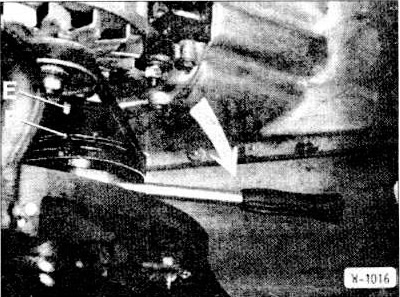

Одновременно должна совпадать стрелка -Е- на крышке корпуса газораспределительного механизма с меткой верхней мертвой точки -F- на шкиве коленчатого вала.

Ослабить стяжной болт -4- распределителя зажигания (рисунок W-1203).

Вынуть распределитель зажигания, при этом слегка поворачивая его.

Внимание: При этом удерживающие скобы -2- (рисунок W-1203) не должны блокировать диск датчика импульсов, так как в противном случае диск может провернуться относительно ступицы.


На шестицилиндровом двигателе отвернуть болты крепления и вынуть распределитель зажигания.

Внимание: При снятом распределителе зажигания не проворачивать двигатель.

Установка

Перед установкой проверить положение двигателя в верхней мертвой точке 1-го цилиндра.

Повернуть вал распределителя зажигания так, чтобы совпали метки на его бегунке и корпусе. После этого повернуть вал примерно на 30° против направления вращения распределителя зажигания. Рабочее направление вращения по часовой стрелке.

Вставить распределитель зажигания. На шестицилиндровом двигателе при установке немного поворачивать распределитель, чтобы вошел в зацепление привод масляного насоса.

Проверить, находится ли контакт бегунка распределителя зажигания над риской на корпусе распределителя, в противном случае вытащить и еще раз вставить распределитель зажигания.

Затянуть болты крепления. Момент затяжки на четырехцилиндровом двигателе: 10 нм, на шестицилиндровом двигателе: 20 нм.

Подсоединить разъем датчика импульсов.

Очистить внутреннюю поверхность крышки распределителя зажигания (см. раздел «Проверка крышки распределителя зажигания»).

Поставить крышку. При этом выступ крышки должен войти в углубление в корпусе распределителя зажигания. Поворотом крышки в обе стороны проверить правильность ее установки. Закрепить крышку распределителя.

Ввернуть свечи зажигания и подсоединить провода зажигания.

Подключить провод массы к аккумулятору.

Запустить и разогреть двигатель.

Отрегулировать момент зажигания и проверить угол замыкания при работающем двигателе (см. раздел «Проверка и регулировка момента зажигания»).


Затянуть болт крепления распределителя зажигания.

Отключить измерительные приборы, подсоединить вакуумные шланги. При наличии двойной мембраны черный шланг подключается к более тонкому штуцеру (для установки более раннего зажигания), а белый или бело-черный шланг к более толстому штуцеру (для установки более позднего зажигания). На автомобилях с автоматической трансмиссией более толстый штуцер установки позднего зажигания остается свободным.

На шестицилиндровом двигателе установить корпус воздушного фильтра с расходомером воздуха, см. раздел «Снятие и установка головки цилиндров».

Надеть защитный колпак на распределитель зажигания и защелкнуть его.

Подсоединить провод массы.
