Внимание: На двигателях с Motronic момент зажигания может только проверяться, но не выставляться. При отклонениях от заданных значений необходимо определить отказавшие элементы системы зажигания и заменить их.
Разогреть двигатель. Рабочая температура достигается с момента разогрева нижнего водяного шланга радиатора.
Четырехцилиндровый двигатель
Запустить двигатель, оставить его работать на холостых оборотах и измерить угол замыкания.
Внимание: Угол замыкания определяется конструкцией и может только проверяться, но не регулироваться. Если результат измерения не соответствует заданному значению проверить датчик импульсов в распределителе зажигания (работа должна выполняться на станции обслуживания).

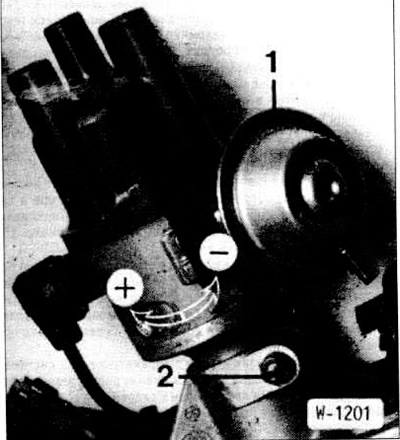

В зависимости от модели отсоединить 1 или 2 вакуумных шланга от вакуумной мембраны -1- распределителя зажигания.
Внимание. На автомобилях с автоматической трансмиссией имеется только один вакуумный шланг при двойной мембране. 8 этом случае 2-й штуцер остается открытым.
Повысить число оборотов двигателя до контрольного значения (см. таблицу моментов зажигания).

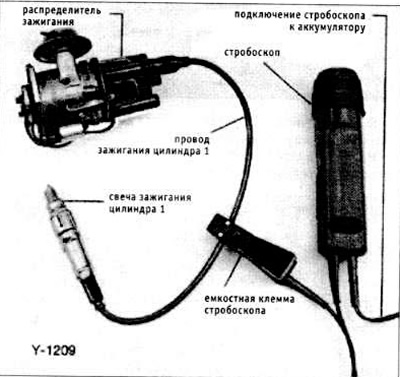

Направить стробоскоп на стрелку на крышке корпуса газораспределительного механизма.
Внимание: Осторожно при вращающихся шкиве и ремне.

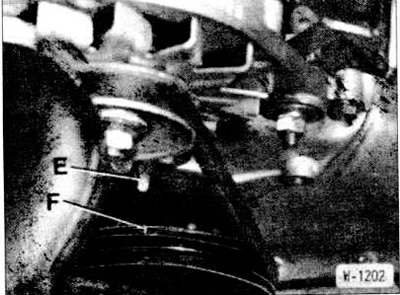

При нормально выставленном моменте зажигания метки -F- и -Е- должно быть неподвижны относительно друг друга (см. таблицу моментов зажигания).

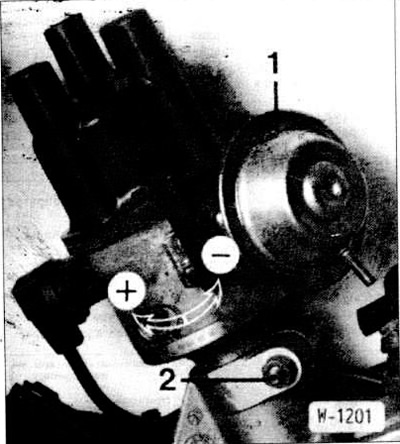

Если обе метки не совпадают, ослабить стяжной болт -2- на распределителе зажигания и повернуть распределитель до совпадения меток. Для снятия распределителя зажигания слегка постучать ручкой отвертки по вакуумной мембране по направлению поворота. На моделях 320i и 325i поворачивать распределитель зажигания за зубцы.
Затянуть болт крепления.
Проверить регулировку режима холостого хода.
В заключение еще раз проверить момент зажигания.
Отключить измерительные приборы, подсоединить вакуумные шланги. При наличии двойной мембраны черный шланг подключается к более тонкому штуцеру (для установки более раннего зажигания), а белый или бело-черный шланг — к более толстому штуцеру (для установки более позднего зажигания).
