Снятие и установка резервуара и адсорбера системы EVAP (BMW 7 Series E38)

1. Снимите заднее левое колесо и локер левой задней колесной арки.

Резервуар

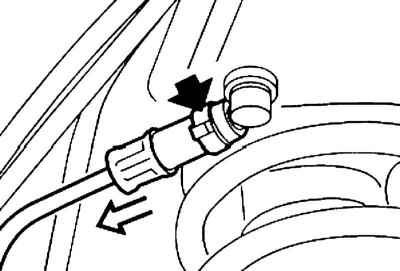

1. Снимите возвратный трубопровод.

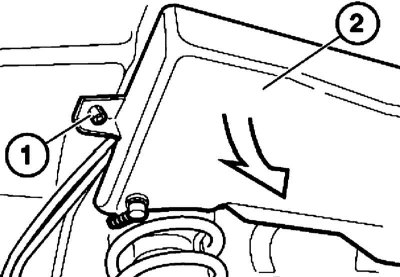

2. Отсоедините резервуар и опустить его вниз.

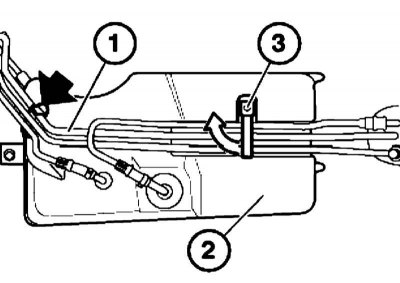

3. Снимите хомуты.

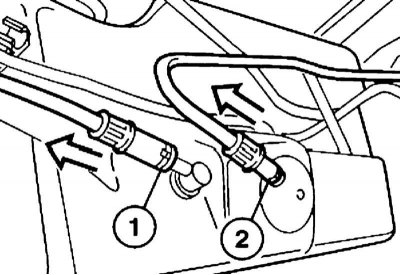

4. Высвободите топливопроводы из крепления в передней части резервуара. Отсоедините от резервуара топливопроводы к угольному адсорберу и снимите резервуар.



5. Установка производится в обратном порядке.

Угольный адсорбер

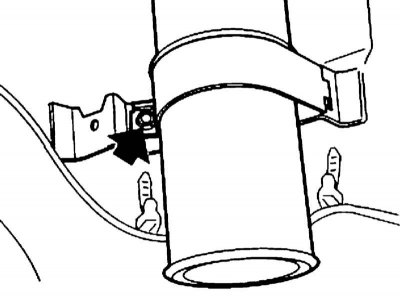

1. Отдайте крепеж адсорбера.

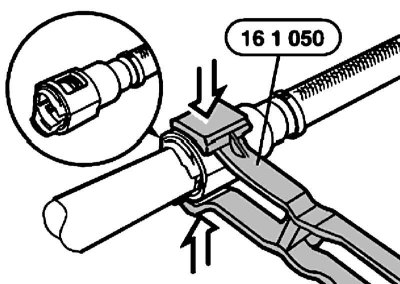

2. При помощи специального приспособления № 16 1 050 разожмите фиксаторы всасывающего трубопровода и шланга вентиляции топливного бака.

3. Отсоедините от адсорбера линии вентиляции и всасывающий шланг. Снимите адсорбер.

4. Установка производится в обратном порядке.
