Снятие и установка системы выпуска отработавших газов (BMW 5 Series E34)

Снятие

Поднять автомобиль.

Покрыть все болтовые соединения растворителем ржавчины. Выждать некоторое время действия растворителя.

Снять лямбда-зонд. Отвернуть снизу переднюю трубу от выпускного коллектора.

Подпереть систему выпуска отработавших газов деревянной подпоркой.

Отвернуть опору системы выпуска отработавших газов от коробки передач.

Отвернуть держатель 16 (Рисунок W — 2612) подвески на заднем мосту.

Отвернуть скобы 1.

Вытащить систему выпуска отработавших газов в комплекте.

Установка

Перед установкой системы отработавших газов проверить, не погнут ли фланец соединения с выпускным коллектором и при необходимости выправить его.

Установить лямбда-зонд.

Покрыть шпильки выпускного коллектора медной пастой

Надвинуть предварительный глушитель на катализатор, свинтить фланцы с новыми прокладками. Болты слегка подтянуть. Если требуется, зачистить детали перед сборкой шкуркой. При сборке труб обеспечить правильное положение уплотнительных колец. Обязательно заменять самоконтрящиеся гайки.

Внимание: Рекомендуется покрывать все болты и гайки высоко температурной пастой, например, Liqui Moly LM-508-ASC, тогда их потом будет легче отворачивать.

Вставить систему выпуска отработавших газов и привернуть к держателям, не затягивая болтов.

Привернуть передние трубы к выпускному коллектору. На двигателе М30 затянуть стяжные пружины моментом 10 нм до прилегания витков пружин. После этого отпустить гайки на 1½ оборота.

Внимание: Фланцы должны располагаться параллельно, и пружины не должны иметь натяжения относительно блока. Ввиду опасности перетяжки более длинную трубу (с компенсатором) подтягивать последней.

Перед подтяжкой выровнять систему так, чтобы повсюду было обеспечено расстояние от кузова не менее 25 мм.

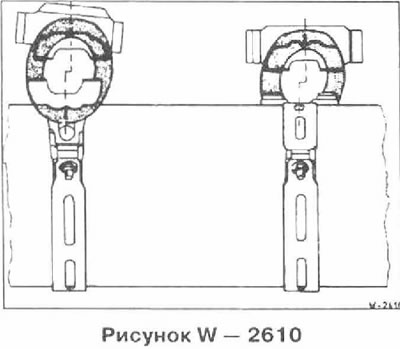

Закрепить скобы крепления так, чтобы они находились под натяжением резиновых подвесок. Для этого при освобожденной скобе подвинуть глушитель немного вперед (примерно на 7 мм).

Затянуть все болты и гайки.

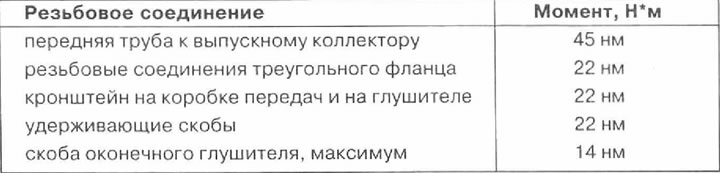

Моменты затяжки резьбовых соединений системы выпуска отработавших газов:



Запустить двигатель и проверить герметичность системы выпуска отработавших газов, прикрывая выхлопную трубу тряпкой.

Опустить автомобиль.
