Снятие и установка насоса впрыска системы «Kugelfischer»

            0

Слейте жидкость из системы охлаждения.

Снимите воздушный фильтр в сборе.

Отсоедините от насоса топливопроводы.

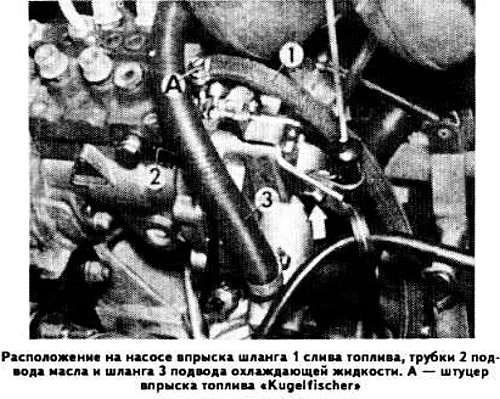

Снимите шланг слива топлива 1 (см. фото), трубку подвода масла 2, шланг подвода охлаждающей жидкости 3 и кронштейн маслоизмерительного щупа с держателем провода стартера.

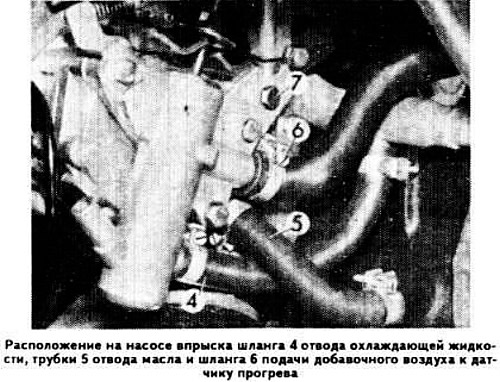

В задней части насоса отсоедините шланг слива охлаждающей жидкости 4. трубку отвода масла 5 и шланг 6 подачи добавочного воздуха к датчику прогрева. Выверните болт 7.

Отсоедините от рычага управления насоса соединительную тягу и снимите верхнюю защитную крышку.

Поставьте поршень 1-го цилиндра (считая со стороны привода насоса) в положение ВМТ. При этом метка на шкиве коленчатого вала должна установиться против метки на блоке цилиндров, а метка на зубчатом шкиве привода насоса должна совпасть с меткой на его крышке.


Снимите зубчатый шкив привода насоса с помощью съемника 6078.

Снимите насос впрыска, повернув его таким образом, чтобы освободить сферическую чашку от промежуточного вала.

Установка насоса ведется в порядке, обратном снятию, с учетом следующего:
  • направьте насос так, чтобы без усилия вставить сферическую чашку в ее гнездо. Не забудьте поставить пылезащитный кожух;
  • перед установкой зубчатого шкива привода насоса убедитесь, что поршень 1-го цилиндра находится в положении ВМТ и что шпонка вставлена в паз вала насоса;
  • установите штуцер «А» (см. фото) так, чтобы он не мешал перемещениям рычага обогащения смеси;
  • не меняйте местами подсоединяемые к насосу топливопроводы;
  • произведите синхронизацию дроссельной заслонки.
