Функциональная схема системы впрыска топлива «L-Jetronic»

            0

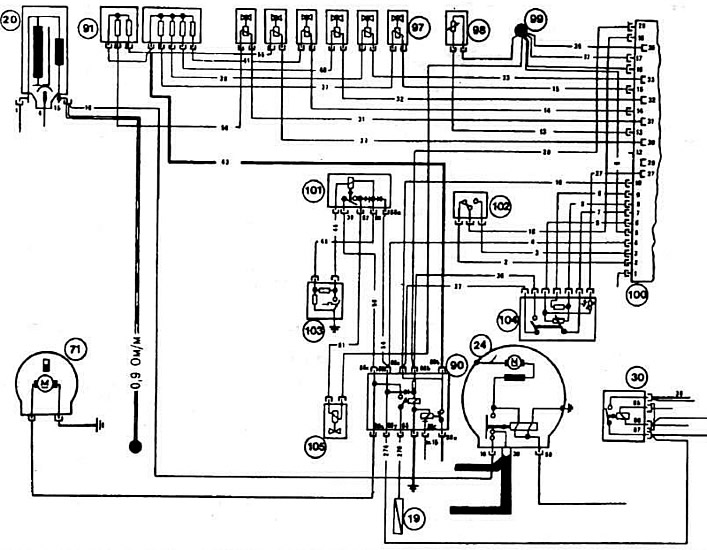

Функциональная схема системы впрыска топлива «L-Jetronic»:

19 — предохранитель № 6; 20 — катушка зажигания; 24 — стартер; 30 — реле включения стартера; 71 — топливный насос; 90 — блок реле; 91 — добавочные резисторы; 97 — форсунки; 98 — датчик температуры; 99 — главная точка соединения с «массой» (ушко крепления переднего коллектора); 100 — разъем электронного блока управления; 101 — реле пуска холодного двигателя; 102 — выключатель дроссельной заслонки; 103 — тепловое реле времени; 104 — измеритель расхода воздуха; 105 — пусковая форсунка.
