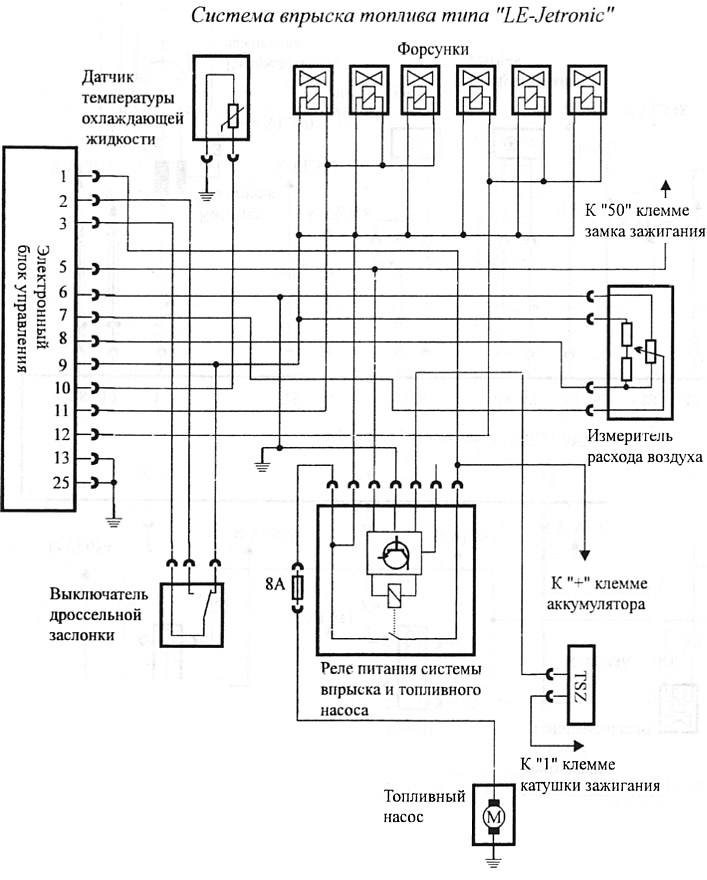

Схема 1. Системы впрыска топлива «LE-Jetronic»

Маркировка проводов: Г - голубой; З - зеленый; Ж - желтый; Кч - коричнееый; К - красный; О - оранжевый; P - розовый; Ср - серый; Б - белый, Ф - фиолетовый.
