Demontaż i montaż lewego i prawego tylnego amortyzatora
Uwaga: Podczas wymiany amortyzatorów należy postępować zgodnie z instrukcją.
1. Zdejmij tylne koło.
2. Zdejmij lewą i/lub prawą osłonę bagażnika.
Uwaga: Niezastosowanie się do tych instrukcji może spowodować ześlizgnięcie się pojazdu z podnośnika, co może skutkować poważnymi obrażeniami.
Uwaga: Podczas podpierania należy upewnić się, że:
- samochód już nie podnosił się ani nie opadał;
- samochód nie uniósł się z płyt podporowych podnośnika.

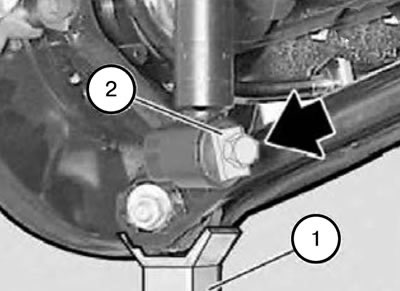

3. Podeprzeć ramię zawieszenia wzdłużnego za pomocą podnośnika (1).
4. Wyjmij śrubę.
Notatka:
- Tarcza oporowa (2) na gumowo-metalowym zawiasie musi być zwrócona w stronę łba śruby podczas montażu.
- Dokręć śrubę, gdy pojazd jest normalnie obciążony.
Moment dokręcania: 100 Nm.

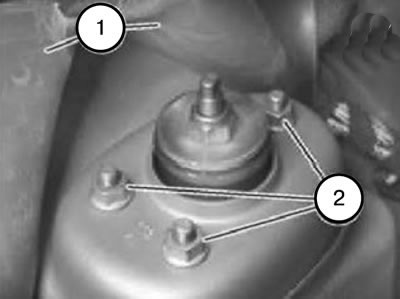

5. Odkręcić i zamocować osłonę dźwiękochłonną (1) w obszarze górnego podparcia kolumny amortyzatora.
6. Odkręcić nakrętki (2).
7. Zdejmij amortyzator wraz z górnym wspornikiem, pociągając go w dół.
Uwaga: Podczas montażu należy wymienić nakrętkę samokontrującą.
Moment dokręcania: 24 Nm.
8. Zdejmij górne mocowanie amortyzatora.
Uwaga: Tylko w przypadku wymiany kolumny amortyzatora.

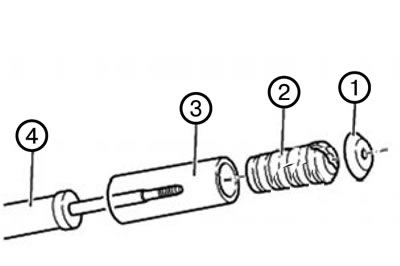

9. Zdejmij płytkę (1), odbojnik (2) i rurę ochronną (3) z amortyzatora (4).
Uwaga: Podczas montażu należy sprawdzić i w razie konieczności wymienić odbojnik (2) oraz rurę ochronną (3).
10. Montaż należy przeprowadzić w odwrotnej kolejności do demontażu, biorąc pod uwagę powyższe uwagi.
11. Sprawdź prawidłowe położenie półosi w przekładni osi tylnej.
